【实用新型】一种可检测压力的踝关节外固定支具
公开(公告)号: CN210932107U

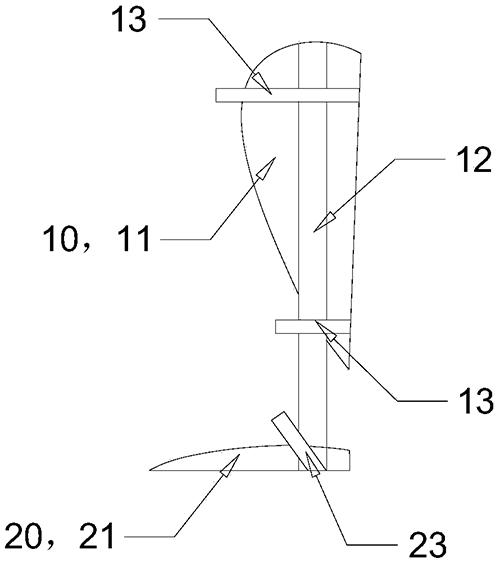

摘要附图:
标题: 一种可检测压力的踝关节外固定支具
专利类型: 实用新型
申请日: 2019-09-23
公开(公告)日: 2020-07-07
发明人: 马佳 | 张喜维
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61F5/05 | A61B5/103 | A61B5/11
法律状态/事件: 未缴年费
技术功效: -
摘要: 本实用新型提供了一种可检测压力的踝关节外固定支具，涉及医疗康复器械技术领域，解决了现有技术中存在的不能检测患者脚部受力情况的技术问题。包括支撑部和脚拖，支撑部和脚拖连接，支撑部包括包裹固定结构和支撑杆，包裹固定结构包括包裹结构和固定带，包裹结构构造为弧形槽状结构，固定带连接到包裹结构上，支撑杆设置有两个，两个支撑杆相互平行地设置在包裹结构的两侧，脚拖包括托板和脚垫，托板与支撑杆连接，脚垫铺设在托板上，脚垫上设置有压力检测装置，多个压力检测装置分部在与脚底多处骨骼对应的位置，还包括与压力检测装置相连的监控装置，监控装置记录并显示检测数据。本实用新型用于脚伤患者恢复期的保护和辅助治疗。
