【实用新型】便于转运的临床用床垫
公开(公告)号: CN215193164U

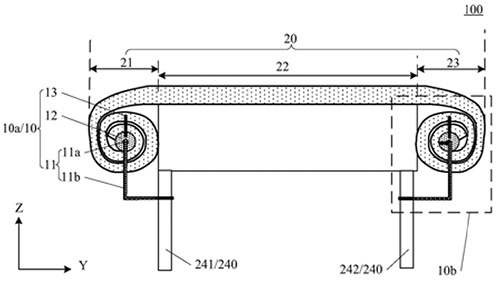

摘要附图:
标题: 便于转运的临床用床垫
专利类型: 实用新型
申请日: 2021-06-30
公开(公告)日: 2021-12-17
发明人: 王子佯
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61G7/05 | A61G7/10
法律状态/事件: 授权
技术功效: [0020]本实用新型提供的便于转运的临床用床垫，包括转动组件和柔性床垫，至少部分柔性床垫围绕在转动组件上，沿第二方向上，转动组件包括相对设置的第一转动组件和第二转动组件，床腿包括相对设置的第一床腿和第二床腿，第一转动组件与第一床腿可拆卸连接，第二转动组件与第二床腿可拆卸连接。进而当患者需要转移时，在该床体一侧设置另一个预置床体，将第二转动组件与第二床腿拆分，转动第二转动组件上的L型把手，将第二转动组件上围绕的柔性床垫伸出平铺在预置床体上，并将其与预置床体远离床体一侧的床腿连接，此时转动第二转动组件上的L型把手，柔性衬垫随着第二转动组件的转动围绕在第二转动组件上，同时拉动第一转动组件上围绕的部分柔性床垫伸出，此时患者根据柔性床垫的传动可以平移至预置床体上，该过程中无需多人同时工作，也不需搬动患者，有效解决搬动病人时不小心给病人造成的二次伤害的问题。
摘要: 本申请公开了一种便于转运的临床用床垫，包括转动组件和柔性床垫，部分柔性床垫围绕在转动组件上，第一转动组件与第一床腿可拆卸连接，第二转动组件与第二床腿可拆卸连接;柔性床垫包括相连接的第一分部、第二分部和第三分部，第一分部与第一转动组件固定连接，第三分部远与第二转动组件固定连接，第二分部与床板至少部分交叠，转动组件还包括固定杆，转杆套接在固定杆上，转杆的一端包括L型把手，第一分部与第一转动组件的转杆固定连接，且至少部分第一分部围绕在第一转动组件的转杆上，第二分部与第二转动组件的转杆固定连接，且至少部分第二分部围绕在第二转动组件的转杆上，可以有效解决搬动病人时给病人造成二次伤害的问题。
