授权专利
【实用新型】多功能康复保健床
公开(公告)号: CN215741639U

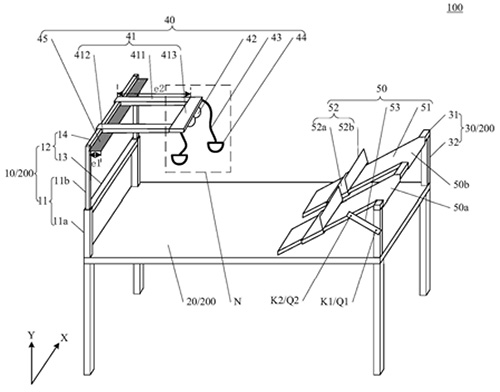

摘要附图:
标题: 多功能康复保健床
专利类型: 实用新型
申请日: 2021-06-24
公开(公告)日: 2022-02-08
发明人: 夏月娟
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A63B23/04 | A63B23/12 | A61G7/00 | A61G7/05
法律状态/事件: 授权
技术功效: [0027]第一、本实用新型公开的多功能康复保健床分别包括上肢训练部和下肢训练部，可为行动不便的病人同时进行手部和腿部的神经康复训练，提高了病人的神经康复训练效果。 [0028]第二、本实用新型公开的多功能康复保健床中，上肢训练部中的第一连接杆套接在第一乙横杆的一端，第二连接杆套接在第一乙横杆的另一端，进而在患者无需进行康复训练时，可以将第一连接杆和第二连接杆旋转至第一竖杆远离所述床尾的一侧，且与所述第一竖杆贴合，即放置在床头远离床尾的一侧，便于将上肢训练部中收纳，有利于美观多功能康复保健床，以及便于患者或者医护人员活动。 [0029]第三、本实用新型公开的多功能康复保健床中，下肢训练部中支撑板套接在所述第二横杆上，可以将支撑板旋转至第二竖杆远离床头的一侧，且与所述第二竖杆贴合，即放置在床尾远离床头的一侧，便于将下肢训练部中收纳，有利于美观多功能康复保健床，以及便于患者或者医护人员活动。
摘要: 本申请公开了一种多功能康复保健床，包括床体，床体包括床头、床板和床位，床尾的第二竖杆包括沿第一方向凸出的第一凸起，且沿床体的外侧凸出，上肢训练组件，包括连接杆，第一连接杆和第二连接杆套接在第一乙横杆，定滑轮，牵引绳，第一固定件与第一连接杆在床板所在平面的正投影至少部分交叠，下肢训练组件，支撑板，支撑板套接在第二横杆上，支撑板还包括第二凸起，第二凸起沿第一方向凸出，且向床体的外侧凸出;踏板，限位件包括第一开口和第二开口，第一开口与第二竖杆一侧的第一凸起可拆卸连接，第二开口与支撑板上的第二凸起可拆卸连接。通过上肢训练部和下肢训练部同时进行手部和腿部的神经康复训练，提了病人神经康复训练效果。
