授权专利
【实用新型】一种便捷消毒采血器
公开(公告)号: CN215584165U

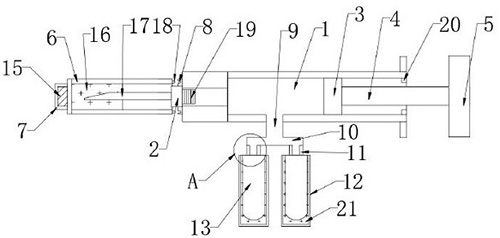

摘要附图:
标题: 一种便捷消毒采血器
专利类型: 实用新型
申请日: 2021-06-20
公开(公告)日: 2022-01-21
发明人: 杨丹
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B5/154 | A61M35/00 | A61L2/18
法律状态/事件: 授权
技术功效: [0013]1、通过在采血管的下方设置有导流管，导流管的下方设置有连接管，连接管底部的两端均设置有分支管，分支管的下方均设置有储液管，便于当患者需要采集大量的血液时，医务人员利用采血针，拉动推板和活塞将血液导入采血管后，血液顺着导流管和连接管分别通过分支管流入储液管内，医务人员可从观察窗观察储液管内部采集的血液量，使得一次静脉采血能够获得足够的血液，避免多次穿刺患者造成患者不适的问题，同时分支管和储液管之间设置第二螺纹槽，便于采集完成后，转动储液管取下进行密封，提高了采血的效率，避免血液在采血管内再次转移的过程中出现血液交叉感染的问题，提高了采血的便捷性，同时储液管的外侧设置有制冷壳，制冷壳的内壁设置有冷凝水，便于对储液管内的血液冷藏处理，使得血液在采集后的几个小时内处于低温的环境，便于对血液的储存。 [0014]2、通过在针盖的前端设置有密封盖，密封盖的内部设置有第一消毒棉，便于对患者进行采血前打开密封盖，利用第一消毒棉擦拭进行消毒，从而实现快速消毒的目的，避免医务人员需要拿出棉签和消毒液等繁琐的操作，整体效率得到提高，通过在针盖一端的上下均设置有卡块，连接板的上下均设置有卡槽，便于当采血完成后，直接将针盖与连接板连接固定，避免针头外露，导致医务人员或者处理人员被针头刺伤的问题，同时针盖的内部设置有第二消毒棉，便于对使用后的采血针立刻消毒，杀灭传染病菌，避免采血针暴露在空气中造成污染，从根本解决传染源，通过连接板和采血管之间设置第一螺纹槽，便于转动针盖和连接板，从而可以根据使用的需要更换不同粗细的采血针，使用更加方便。
摘要: 本实用新型涉及医疗器械技术领域，公开了一种便捷消毒采血器，包括采血管，所述采血管的一侧设置有连接板，所述连接板的一侧设置有采血针，所述采血针的外侧设置有针盖，所述针盖内部的一端设置有第二消毒棉，所述针盖的一侧设置有密封盖，所述针盖另一侧的上下均设置有卡块，所述连接板一侧的上下靠近卡块均设置有卡槽，所述采血管的内部设置有活塞。本实用新型通过在采血管的下方设置有导流管、连接管、分支管、储液管，便于当患者需要采集大量的血液时，拉动推板和活塞将血液导入采血管后，血液顺着导流管和连接管分别通过分支管流入储液管内，使得一次静脉采血能够获得足够的血液，避免多次穿刺患者造成患者不适的问题。
