授权专利
【实用新型】一种便于调节的胫骨平台过伸型骨折固定装置
公开(公告)号: CN214967359U

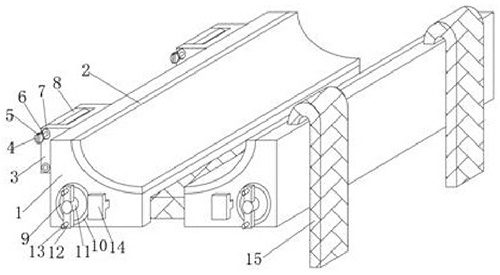

摘要附图:
标题: 一种便于调节的胫骨平台过伸型骨折固定装置
专利类型: 实用新型
申请日: 2021-03-18
公开(公告)日: 2021-12-03
发明人: 张亚奎 | 韩大成 | 龙安华 | 王雪飞 | 贾梓超
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61F5/058
法律状态/事件: 授权
技术功效: [0011]与现有技术相比，本实用新型的有益效果是：该种用于胫骨平台过伸型骨折的固定装置设置有活动卡槽，医疗人员将固定装置固定在病人骨折部位后，橡胶垫紧贴病人腿部，拉动旋转把手，固定圆板在旋转把手的带动下移动，活动杆移动，卡块离开活动卡槽后，固定夹板在活动轴的带动下打开，将松紧带放入固定架中，固定夹板在活动轴的带动下对松紧带进行固定，推动固定圆板，活动杆移动，卡块进入活动卡槽对固定夹板进行固定，保证了固定装置在固定时不会产生松动，保证病人的恢复，保护了病人的安全; [0012]该种用于胫骨平台过伸型骨折的固定装置设置有转筒，当需要调整固定装置的松紧时，活动转杆在活动槽中移动，医疗人员转动活动把手，转轴在活动把手的带动下转动，固定竖板开始活动，活动转杆在固定竖板的带动下转动，转筒开始转动对连接弹性带进行收缩，方便医疗人员与病人调节松紧程度，提高医疗人员工作效率，提高装置使用性。
摘要: 本实用新型公开了一种便于调节的胫骨平台过伸型骨折固定装置，包括装置主体，所述装置主体左端分别固定连接有固定架，两组固定架关于装置主体中心对称，装置主体两端靠近左下角内部分别镶嵌有轴承，两组轴承关于装置主体中心对称，装置主体底端中心处开设有置物槽。该种用于胫骨平台过伸型骨折的固定装置设置有转筒，当需要调整固定装置的松紧时，活动转杆在活动槽中移动，医疗人员转动活动把手，转轴在活动把手的带动下转动，固定竖板开始活动，活动转杆在固定竖板的带动下转动，转筒开始转动对连接弹性带进行收缩，方便医疗人员与病人调节松紧程度，提高医疗人员工作效率，提高装置使用性。
