授权专利
【实用新型】一种病房用护理架
公开(公告)号: CN215193136U

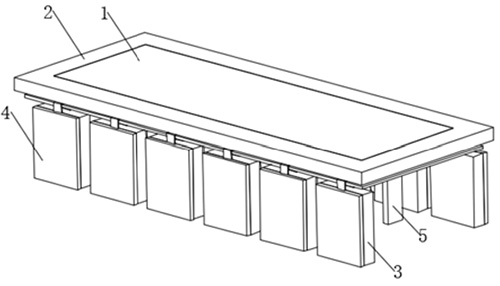

摘要附图:
标题: 一种病房用护理架
专利类型: 实用新型
申请日: 2021-04-01
公开(公告)日: 2021-12-17
发明人: 张洋
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61G7/05
法律状态/事件: 授权
技术功效: [0015]本实用新型的技术效果和优点： [0016]1、本实用新型的一种病房用护理架，包括床板，所述床板呈矩形板状结构，床板的外圈处固定设置有呈矩形框体结构并且透明的透明板，所述透明板的底部设置有可沿着透明板的轨迹移动的置物盒，所述置物盒设置有多组，置物盒的上端固定设置有可弹性变形的橡胶块，当拉持置物盒使得橡胶块弹性变形时，置物盒被拉持在床板的上方用于取放其内部的物品，透明板底部的多组置物盒便于放置大量物品，在置物盒的上表面可贴有置物盒内部物品分类的标签，通过透明的透明板便于观看置物盒中存放物品的种类，而通过拉持置物盒时，橡胶块可弹性变形，使得置物盒可被拉持到床板的上方用于取放物品，取放物品较为方便，代替了床头柜式的护理架，本装置中置物盒节省空间，且使用方便，储物量大，多组置物盒可在透明板的底部循环移动，方便更换和寻找; [0017]2、本实用新型的一种病房用护理架，当传动单元启动时，传动轴转动，传动轴带动齿轮转动，齿轮转动时与轮齿之间啮合传动，使得滑板在轨道的外部移动，达到了移动置物盒的目的，盒盖通过底部的铰接轴活动铰接在置物盒的开口位置，所述置物盒的内壁上固定焊接有用于拉持盒盖贴合在置物盒开口处的拉持弹簧。
摘要: 本实用新型公开了一种病房用护理架，涉及到护理架领域，包括床板，所述置物盒设置有多组，置物盒的上端固定设置有可弹性变形的橡胶块，当拉持置物盒使得橡胶块弹性变形时，置物盒被拉持在床板的上方用于取放其内部的物品，透明板底部的多组置物盒便于放置大量物品，在置物盒的上表面可贴有置物盒内部物品分类的标签，通过透明的透明板便于观看置物盒中存放物品的种类，而通过拉持置物盒时，橡胶块可弹性变形，使得置物盒可被拉持到床板的上方用于取放物品，取放物品较为方便，代替了床头柜式的护理架，本装置中置物盒节省空间，且使用方便，储物量大，多组置物盒可在透明板的底部循环移动，方便更换和寻找。
