【实用新型】一种多功能流量泵
公开(公告)号: CN216566277U

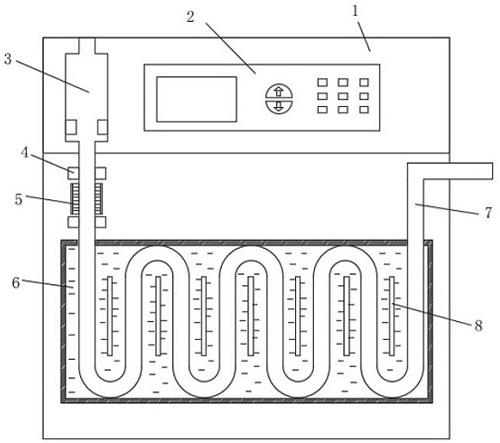

摘要附图:
标题: 一种多功能流量泵
专利类型: 实用新型
申请日: 2021-10-30
公开(公告)日: 2022-05-20
发明人: 徐彩霞
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M5/142 | A61M5/168 | A61M5/44 | A61J15/00
法律状态/事件: 授权
技术功效: [0016]将定位机构采用第一定位板和第二定位板的形式，利用第二定位板的可来回运动，实现了能够对不同粗细的输液管都能够进行有效的固定，比原有固定式的，更加实用，能够适应不同的情况; [0017]加热箱的设计，利用加热箱能够有效的将输液管内的液体进行加热，能够根据不同的需求，控制输液管输出液体的温度。 [0018]参照后文的说明和附图，详细公开了本实用新型的特定实施方式，指明了本实用新型的原理可以被采用的方式。应该理解，本实用新型的实施方式在范围上并不因而受到限制。 [0019]针对一种实施方式描述和/或示出的特征可以以相同或类似的方式在一个或更多个其它实施方式中使用，与其它实施方式中的特征相组合，或替代其它实施方式中的特征。
摘要: 本实用新型公开了一种多功能流量泵，包括泵体，所述泵体上设有用于液体传输的输液管，所述输液管上设有相连通的滴壶，所述泵体上设有用于控制输液管流速的滚动轮，位于滚动轮上下两端的所述泵体上设有对称分布且用于输液管固定在滚动轮处的定位机构，所述定位机构包括底板和用于输液管卡合固定的第一定位板和第二定位板，所述第一定位板固定连接在底板，所述第二定位板可来回运动的设置在底板上的第一定位板相应一侧，所述泵体上设有用于输液管输送液体升温的加热机构，所述加热机构包括加热箱，所述加热箱内设有用于输液管升温的换热液，实现了能够对不同粗细的输液管都能够进行有效的固定，比原有固定式的，更加实用，能够适应不同的情况。
