授权专利
【实用新型】一种多向可控的骨水泥注入器
公开(公告)号: CN216167799U

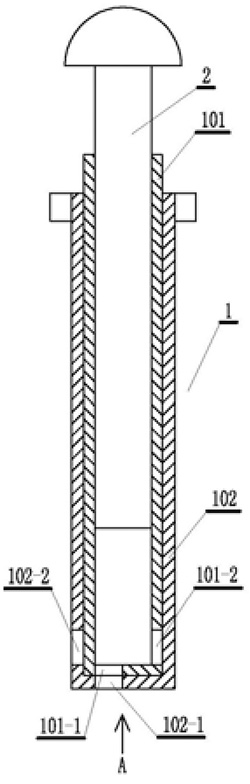

摘要附图:
标题: 一种多向可控的骨水泥注入器
专利类型: 实用新型
申请日: 2021-10-14
公开(公告)日: 2022-04-05
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B17/88 | A61F2/46
法律状态/事件: 授权
技术功效: [0012]本实用新型的有益效果是：通过对注入器注入管的改进，将注入管由两层相套的管道组成，两层相套的管道从两个方向不同位置开口，两层套管做相对转动，就可以实现用一个骨水泥注入器就可以至少在两个方向分别或同时进行骨水泥的注入。 [0013]下面结合附图和实施例对本实用新型进行详细描述。
摘要: 本实用新型公开了一种多向可控的骨水泥注入器，包括骨水泥注入管和注杆，所述注入管为两层相套的内层套管和外层套管，注杆插入内层套管，在每一层套管的前端面和侧壁分别设置有开孔，其中一层套管的前端面和侧壁的开孔设置在本层套管相同半圆一侧，另一层套管的前端面和侧壁的开孔在本层套管不相同半圆侧交错设置，两层套管的开孔位置设置使得在两层套管做相对转动时骨水泥可以从对齐的两层套管开孔中挤出;本实用新型通过对注入器注入管的改进，将注入管由两层相套的管道组成，两层相套的管道从两个方向不同位置开口，两层套管做相对转动，就可以实现用一个骨水泥注入器就可以至少在两个方向分别或同时进行骨水泥的注入。
