授权专利
【实用新型】一种儿科用小儿尿液留取器
公开(公告)号: CN215129054U

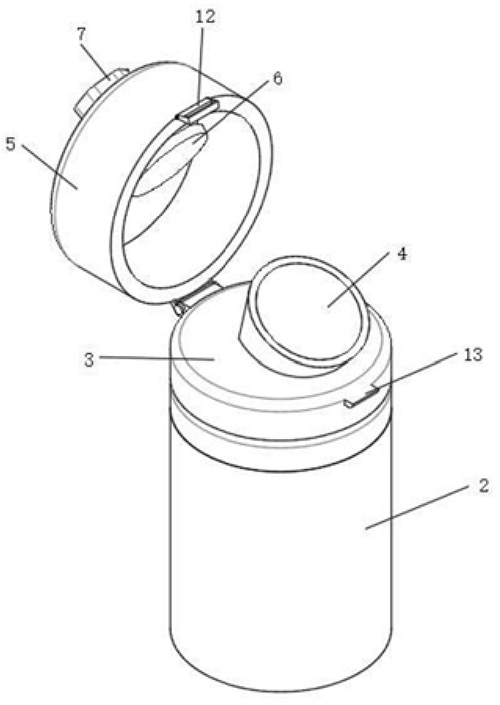

摘要附图:
标题: 一种儿科用小儿尿液留取器
专利类型: 实用新型
申请日: 2021-01-18
公开(公告)日: 2021-12-14
发明人: 沈晓兰
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B10/00
法律状态/事件: 授权
技术功效: [0014]1、该儿科用小儿尿液留取器，通过设置密封垫、转把、转轴、固定管和凸轮，在使用者使用时，在对留取器主体进行密封时，通过按压转轴带动密封垫对漏斗进行堵紧，与转动转轴带动凸轮对密封垫与转轴进行限位，防止尿液从漏斗漏出到密封盖内部，在打开密封盖时导致尿液标本的减少，从而影响化验，也通过设置保温壳体可将冰块和冰水到在保温壳体内部，防止尿液标本腐败变质。 [0015]2、该儿科用小儿尿液留取器，通过设置密封垫的顶部设有轴承，轴承的外圈与密封垫固定连接，轴承的内圈与转轴固定连接，实现了密封垫与转轴转动连接。
摘要: 本实用新型公开一种儿科用小儿尿液留取器，涉及取尿器领域。该儿科用小儿尿液留取器，括留取器主体，密封盖内壁的顶部固定连接有固定管，固定管上插接有转轴，转轴贯穿密封盖且转轴位于漏斗内部，转轴位于漏斗内部的一端设有密封垫，密封垫与转轴转动连接，且转轴为偏心设置，转轴上固定连接有凸轮，凸轮与漏斗的内侧壁相抵。该儿科用小儿尿液留取器，通过按压转轴带动密封垫对漏斗进行堵紧，与转动转轴带动凸轮对密封垫与转轴进行限位，防止尿液从漏斗漏出到密封盖内部，在打开密封盖时导致尿液标本的减少，从而影响化验，也通过设置保温壳体可将冰块和冰水到在保温壳体内部，防止尿液标本腐败变质。
