授权专利
【实用新型】一种疾病控制杀菌消毒剂喷洒装置
公开(公告)号: CN215088071U

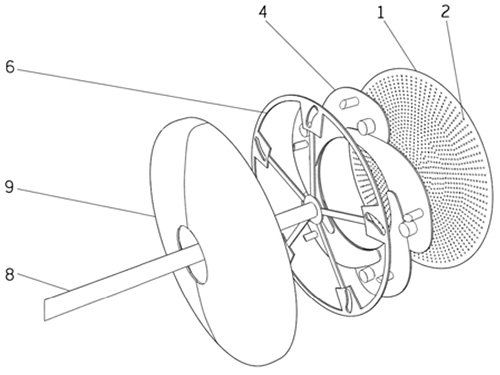

摘要附图:
标题: 一种疾病控制杀菌消毒剂喷洒装置
专利类型: 实用新型
申请日: 2021-07-15
公开(公告)日: 2021-12-10
发明人: 王玉玲
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: B05B1/16 | B05B15/628
法律状态/事件: 授权
技术功效: [0013]1、本实用新型通过连接块、第一传动左臂和防溅罩等结构达到喷洒范围可调的目的，通过弧形角块与其配合的结构可以达到通过转动旋钮带动弧形角块转动，弧形角块旋转后可以封闭喷头中部的喷孔，使消毒剂通过喷头四周的喷孔内排出，而常规状态下消毒液则是从喷头中部的喷孔排出，本申请相对于现有技术而言具有喷洒范围可调的优点。 [0014]2、本实用新型通过第二传动右臂、螺纹杆和连接条等结构达到喷杆长度可调的目的，通过在第二传动左臂内部设置螺纹槽，并且设置了与螺纹槽相适配的螺纹杆，握把在转动时带动螺纹杆使第二传动左臂向第二传动右臂内部收缩，本申请相对于现有技术而言具有喷杆长度可调的优点。
摘要: 本实用新型属于消毒杀菌技术领域，且公开了一种疾病控制杀菌消毒剂喷洒装置，包括喷头，所述喷头的表面开设有喷孔，所述喷头的右侧固定安装有防溅罩，所述防溅罩的左侧固定安装有固定轴，所述固定轴的表面活动套接有弧形角块,所述弧形角块的右侧固定安装有销轴，所述销轴的表面活动套接有圆形盘。本实用新型通过连接块、第一传动左臂和防溅罩等结构达到喷洒范围可调的目的，通过弧形角块与其配合的结构可以达到通过转动旋钮带动弧形角块转动，弧形角块旋转后可以封闭喷头中部的喷孔，使消毒剂通过喷头四周的喷孔内排出，而常规状态下消毒液则是从喷头中部的喷孔排出，本申请相对于现有技术而言具有喷洒范围可调的优点。
