授权专利
【实用新型】一种可重复用引流袋
公开(公告)号: CN215194194U

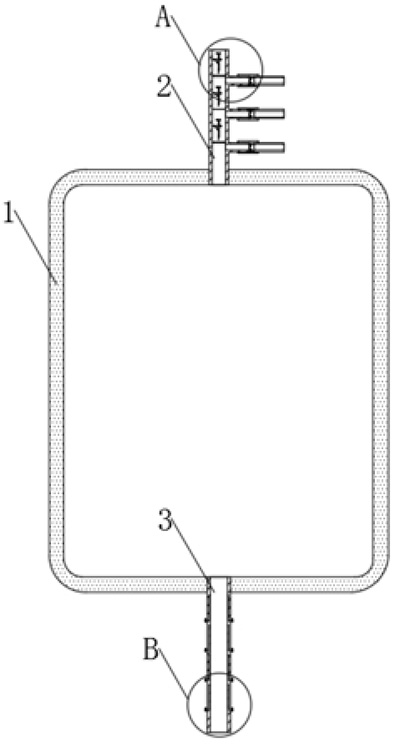

摘要附图:
标题: 一种可重复用引流袋
专利类型: 实用新型
申请日: 2021-04-01
公开(公告)日: 2021-12-17
发明人: 贾春彦
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M1/00
法律状态/事件: 授权
技术功效: [0018]1、本实用新型的一种可重复用引流袋，包括引流袋本体，所述引流袋本体的上端设置有供外部液体进入引流袋本体中的进液管道，所述引流袋本体的底部设置有供引流袋本体中液体排出的出液管道，所述进液管道的一侧设置有多组供外部管道接入的外接管，引流袋本体可重复使用，在使用引流袋本体用于引流时，首先将外部的管道连接在靠近引流袋本体一组的外接管位置，外部连接管通过螺纹配合连接在转接管的内圈处，外部连接管卡合在弹性板的内圈处，从而将弹性板撑开用于外接管与外部连接管之间的连通，对外接管中通入液体，液体的压力会推动外接管下方一组的推板下降而利用移动杆的尖端戳破塑料膜，从而流经外接管的液体能够进入引流袋本体中，而在下一次使用时，已经使用的一组外接管管口被污染，不方便使用，此时，可将外部连接管旋出，弹性板通过其本身的弹力作用和弹簧的弹力作用恢复形变，从而利用弹性板端部的橡胶圈将外接管的端部密封，此时，连接远离引流袋本体位置的第二组外接管位置，按照上述方法重复操作，可将外部的液体引入引流袋本体中; [0019]2、本实用新型的一种可重复用引流袋，转接管和外部连接管均通过螺纹配合连接，连接使用方便，弹性拉绳起到拉持移动杆的作用，只有在液体进入进液管道中推动推板时，移动杆才可下降将塑料膜戳破，从而使得液体单向进入引流袋本体中; [0020]3、本实用新型的一种可重复用引流袋，出液管道用于将引流袋本体中的液体排出，而出液管道包括一号管与二号管，在将引流袋本体中的液体通过一号管排出时，一号管的管口处被污染，此时，可将此处的一号管从上一组一号管中拔出，二号管与一号管分离，可使用新的一组一号管用于排放引流袋本体中的液体，使用方便。
摘要: 本实用新型公开了一种可重复用引流袋，涉及到引流袋领域，包括引流袋本体，首先将外部的管道连接在靠近引流袋本体一组的外接管位置，外部连接管通过螺纹配合连接在转接管的内圈处，外部连接管卡合在弹性板的内圈处，从而将弹性板撑开用于外接管与外部连接管之间的连通，对外接管中通入液体，液体的压力会推动外接管下方一组的推板下降而利用移动杆的尖端戳破塑料膜，从而流经外接管的液体能够进入引流袋本体中，而在下一次使用时，可将外部连接管旋出，弹性板通过其本身的弹力作用和弹簧的弹力作用恢复形变，从而利用弹性板端部的橡胶圈将外接管的端部密封，此时，连接远离引流袋本体位置的第二组外接管位置。
