【实用新型】一种肾病护理用饮食规划管理装置
公开(公告)号: CN215294222U

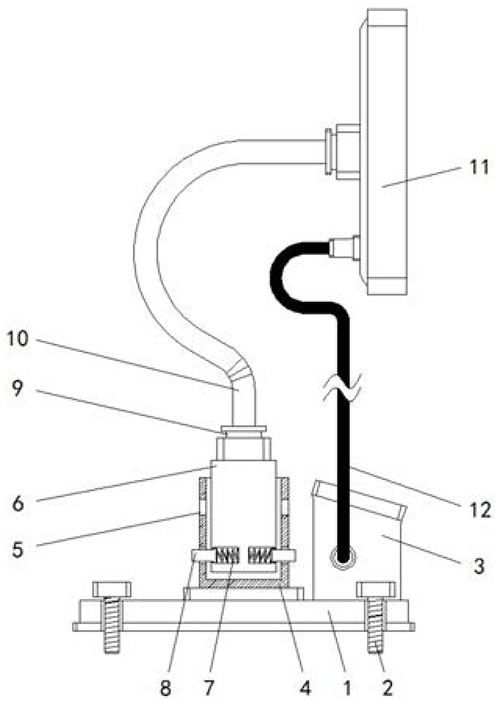

摘要附图:
标题: 一种肾病护理用饮食规划管理装置
专利类型: 实用新型
申请日: 2021-04-06
公开(公告)日: 2021-12-24
发明人: 肖曼
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: F16M11/04 | F16M11/40
法律状态/事件: 授权
技术功效: [0013]1、该肾病护理用饮食规划管理装置，通过由底座处于安装面贴合，然后拧上锁紧螺栓进行固定，并且将装置机体和控制显示屏用控制导线进行连通，当需要调节使用时手持控制显示屏即可由金属调节管处进行弯曲调节，并且弯曲后即可定位，同时可按下限位插销使其缩入调节柱内，从而将调节柱在外调节套内向上拉动来调节位置，进而便于多方位调节来方便病人进行观察使用，达到了便于调节观察的效果。 [0014]2、该肾病护理用饮食规划管理装置，通过调节柱在外调节套的内侧调节完毕后使限位插销在限位弹簧的弹力作用下卡入相应的定位孔内侧，从而完成定位，同时可将调节柱向上拉出来对该结构及显示结构进行维护处理，能够使该装置调节后稳定可靠且便于维护，通过底座的底部设有覆盖了绝缘涂层的防滑层，能够有效避免该装置在安装后出现隔绝性不足而影响装置安全的情况，从而有效的解决了病人因身体不适而使得难以观察装置来确定饮食规划的问题。
摘要: 本实用新型公开了一种肾病护理用饮食规划管理装置，包括底座，所述底座的内部活动连接有锁紧螺栓，所述底座顶部的右侧固定安装有装置机体，所述底座的顶部固定连接有外调节套，所述外调节套的左右两侧外壁上均开设有定位孔，所述外调节套的内部套接有调节柱，所述调节柱的内侧活动连接有限位弹簧，所述限位弹簧的外部活动连接有限位插销，所述调节柱的顶部固定连接有安装环，所述安装环的内侧固定连接有金属调节管。该肾病护理用饮食规划管理装置，其整体结构精简且便于多方位调节使得病人能够舒适观察和确定饮食规划信息，并且调节灵活稳定且便于维护，从而有效的解决了病人因身体不适而使得难以观察装置来确定饮食规划的问题。
