【实用新型】一种心电图导联固定装置
公开(公告)号: CN215191655U

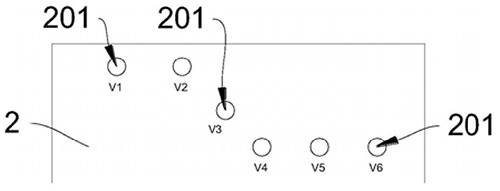

摘要附图:
标题: 一种心电图导联固定装置
专利类型: 实用新型
申请日: 2021-06-30
公开(公告)日: 2021-12-17
发明人: 董晖
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B5/318 | A61B5/308 | A61B5/321 | A61B5/282 | A61B5/252 | A61B5/256 | A61B5/257
法律状态/事件: 授权
技术功效: [0018]本实用新型实施例提供一种心电图导联固定装置，主要包括胸导联和固定带两部分，其中胸导联为现有技术，由吸球、颈部和吸盘三部分组成，颈部的右端和吸盘固定连接，颈部的左端和吸球可拆卸连接，吸球套在颈部的左端，便于装上或拔下。固定带为裹在胸前的布带，通孔开设在布带上面，六个通孔分别对应V1胸导联、V2胸导联、V3胸导联、V4胸导联、V5胸导联、V6胸导联的位置。通孔的直径比颈部大，便于颈部穿过，通孔的直径比吸盘要小，便于卡紧吸盘，加强固定。固定带设置有固定结构，通过固定结构，方便将布带固定在被检测者的前胸，压住胸导联，防止掉落。使用时，将吸球和颈部拆卸，使胸导联的颈部穿过通孔，将吸球和颈部连接;然后通过固定结构将固定带固定在被检测者的前胸，让六个导联的吸盘吸住对应的检测位置;最后用通管导线将胸导联与心电图仪电连接，进行检测。在整个检测过程中，固定带压住胸导联的吸盘，因此本实用新型的实施例提供的心电图导联固定装置具有防止滑落，降低检测难度的有益效果。
摘要: 本实用新型提出了一种心电图导联固定装置，涉及医疗器械技术领域。本实用新型的心电图导联固定装置通过采用包括V1‑V6共六个胸导联，胸导联包括依次连接的吸球、颈部和吸盘，还包括固定带，固定带设有供颈部穿过的六个通孔，通孔的直径小于吸盘，固定带设置有固定结构的技术方案，具有加强固定、降低检测难度的有益效果。
