授权专利
【实用新型】一种心肺复苏按压深度反馈装置
公开(公告)号: CN215193614U

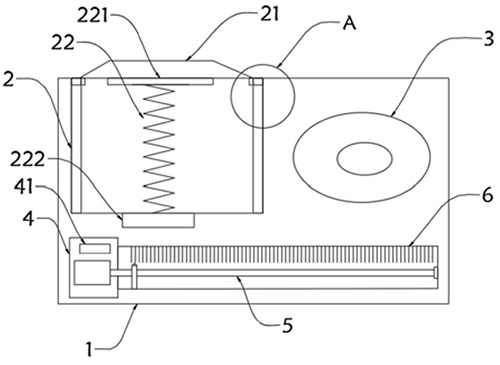

摘要附图:
标题: 一种心肺复苏按压深度反馈装置
专利类型: 实用新型
申请日: 2021-05-18
公开(公告)日: 2021-12-17
发明人: 刘宁
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61H31/00
法律状态/事件: 授权
技术功效: [0012]该心肺复苏按压深度反馈装置中，通过按压的力度不同，转化为深度信号，通过刻度指示机构显示出来，保证每次按压的力度相同，提高心肺复苏效果，在超过一定数值范围后，通过报警器发出报警，进行及时的提示，且通过滑轨能够便于压力传感器的放入收纳，保证其固定，且不会使得连接线缠绕，便于下次使用。
摘要: 本实用新型涉及心肺复苏设备技术领域，具体地说，涉及一种心肺复苏按压深度反馈装置，包括密封盒，密封盒的内部一侧安装有压力仓，压力仓的顶部设置有压力传感器，压力传感器的底部安装有支撑板，支撑板的底部安装有连接线，连接线的底端安装有底板，密封盒的底部一侧安装有控制仓，控制仓的内部上方安装有单片机。该心肺复苏按压深度反馈装置中，通过按压的力度不同，转化为深度信号，通过刻度指示机构显示出来，保证每次按压的力度相同，提高心肺复苏效果，在超过一定数值范围后，通过报警器发出报警，进行及时的提示，且通过滑轨能够便于压力传感器的放入收纳，保证其固定，且不会使得连接线缠绕，便于下次使用。
