授权专利
【实用新型】一种新生儿呼吸机管用鼻塞固定软胶的裁剪装置
公开(公告)号: CN215358783U

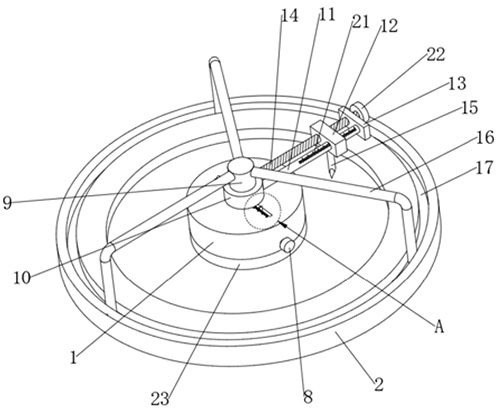

摘要附图:
标题: 一种新生儿呼吸机管用鼻塞固定软胶的裁剪装置
专利类型: 实用新型
申请日: 2021-07-26
公开(公告)日: 2021-12-31
发明人: 苏换娟
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: B26D9/00 | B26D7/26 | B26D1/28 | B26F1/02 | A61M16/00
法律状态/事件: 授权
技术功效: [0015]1.通过转动第一旋钮可以带动双向螺纹杆转动，双向螺纹杆转动可以使得两个第一滑块之间间距发生变化，从而可以对两个打孔头之间的间距进行调节，通过转动丝杆可以带动第二滑块滑动，第二滑块滑动可以使得刀针随之一起运动，从而调节刀针距离连接柱轴线的位置，进而可以使得该装置可以不同尺寸的鼻塞固定软胶进行裁剪，适用性强，在使用时，将软胶放置在支撑台上，按压上基座，打孔头可实现软胶中部的打孔，然后向下按压导向杆使得刀针贯穿软胶，刀针贯穿软胶之后，拨动导向杆使得导向杆绕着连接柱的轴线转动，从而可以使得刀针对软胶的外围进行切割，相较于人工裁剪，使用该装置裁剪，大大提高了裁剪效率。
摘要: 本实用新型公开了一种新生儿呼吸机管用鼻塞固定软胶的裁剪装置，涉及医疗用具技术领域。其技术要点是：上基座的下侧开设有滑槽，滑槽内转动连接有双向螺纹杆，双向螺纹杆的两端均套设有第一滑块，第一滑块的下侧连接有打孔头，下基座的上侧连接有支撑台，支撑台的上侧开设有第一直槽口，双向螺纹杆的一端贯穿上基座，上基座的上端同轴设置有连接柱，连接柱套设有连接套，连接套的侧壁固定连接有导向杆，导向杆套设有第二滑块，导向杆另一端连接有固定板，第二滑块一端贯穿插设有丝杆，丝杆的一端与连接套转动连接，丝杆另一端贯穿固定板且与其转动连接，第二滑块的下端连接有刀针。本实用新型可以不同尺寸的软胶进行裁剪，裁剪效率高。
