【实用新型】一种新型PICC导管延长管固定装置
公开(公告)号: CN216934264U

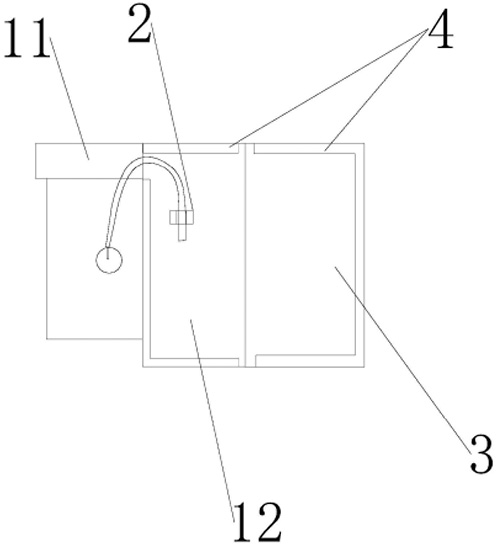

摘要附图:
标题: 一种新型PICC导管延长管固定装置
专利类型: 实用新型
申请日: 2021-12-07
公开(公告)日: 2022-07-12
发明人: 陈未名
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M5/14 | A61M25/02 | A61F13/02
法律状态/事件: 授权
技术功效: [0019]本实用新型的有益效果是：本实用新型提供的新型PICC导管延长管固定装置，包括底层，底层通过粘贴层粘贴在PICC创口位置周围，覆盖在PICC的透明贴膜和患者皮肤上，压紧透明贴膜，能够有效的避免夏季患者出汗容易导致 PICC透明贴膜卷边松动的问题;在底层上设置有固定卡扣，固定卡扣能够将 PICC导管延长管固定在底层上，避免了通过胶带固定PICC导管延长管已出现松动的问题出现;另外，顶层与底层可翻折连接，将顶层与底层展开时，能够完成PICC导管延长管的固定，将顶层覆盖在底层上时，将PICC导管延长管包裹在顶层与底层之间，能够有效避免脱落，减少PICC导管延长管与外部接触，防止患者穿脱衣物时剐蹭输液接头造成输液接头松脱。
摘要: 本实用新型提供了一种新型PICC导管延长管固定装置，涉及医护器械技术领域，解决了现有技术中存在的通过胶带固定PICC导管延长管容易出现松动的技术问题。该新型PICC导管延长管固定装置包括底层，底层的底部设置有粘贴层;在底层上部还设置有固定卡扣，PICC导管延长管的末端能够通过固定卡扣卡接固定;在底层的一侧可翻折连接有顶层，至少在底层和顶层上位于开口侧设置有魔术贴，顶层通过魔术贴与底层可拆卸连接，以将PICC导管延长管固定在底层与顶层之间。本实用新型用于提供一种能够防止PICC导管延长管松动或者脱出的新型PICC导管延长管固定装置。
