授权专利
【实用新型】一种新型过床滑板装置
公开(公告)号: CN216021824U

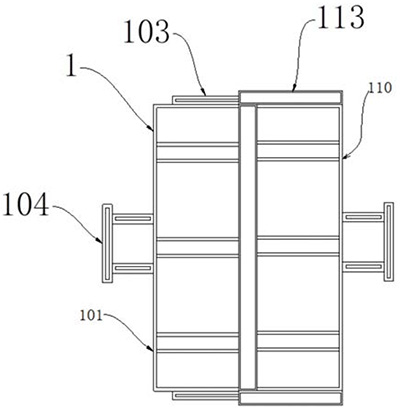

摘要附图:
标题: 一种新型过床滑板装置
专利类型: 实用新型
申请日: 2021-09-18
公开(公告)日: 2022-03-15
发明人: 田秋月
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61G7/10
法律状态/事件: 授权
技术功效: [0015]1、该新型过床滑板装置，利用主滑板与支滑板上方的弧坡型曲面结构，可在从患者左右两侧插入时减少患者转动及可以不用患者翻身，组合后所形成的凹槽还可以提高患者舒适度及患者位置限定的作用，降低患者身体部位被触碰的危险，通过主滑板与支滑板之间的衔接关系，同时利用衔接板与衔接杆可在组合衔接时，使滑动板更加牢固，且利用主滑板与支滑板下方的滑轮，可使得衔接组合时更加便捷省力。 [0016]2、该新型过床滑板装置，当滑动板组合好，且将患者放于滑动板中心时，推动把手带动滑动板进行移动，同时将滑动架放置于两床之间，将滑动板推动至使滑轮从滑动槽内部通过，使患者移动至另一个床上，从而起到了降低患者痛苦，同时结构简单操作方便。
摘要: 本实用新型涉及医疗器械技术领域，且公开了一种新型过床滑板装置，包括滑动板和滑动架，滑动板包括主滑板和支滑板，主滑板位于滑动板一侧，且主滑板一侧安装有衔接板，衔接板两端安装有衔接杆，主滑板下方中心安装有滑轮，滑动架下方安装有支撑杆，且过床板上方表面开设有滑动槽。该新型过床滑板装置,利用主滑板与支滑板上方的弧坡型曲面结构，可在从患者左右两侧插入时减少患者转动及可以不用患者翻身，通过主滑板与支滑板之间的衔接关系，使滑动板更加牢固，推动把手带动滑动板进行移动，同时将滑动架放置于两床之间，将滑动板推动至使滑轮从滑动槽内部通过，使患者移动至另一个床上，从而起到了降低患者痛苦，同时结构简单操作方便。
