授权专利
【实用新型】一种新型血糖刺血器
公开(公告)号: CN215384079U

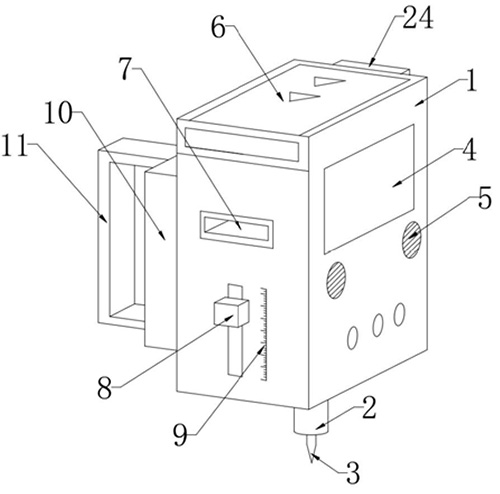

摘要附图:
标题: 一种新型血糖刺血器
专利类型: 实用新型
申请日: 2021-05-19
公开(公告)日: 2022-01-04
发明人: 谭颖
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B5/151 | A61M35/00 | G01N33/66
法律状态/事件: 授权
技术功效: [0013]1、通过在壳体内部的上方设置安装槽，安装槽的内部设置推板，推板的底部设置若干第一弹簧，推板的上方设置有酒精棉片，安装槽的上方设置有滑板，滑板的两端和壳体之间设置有滑块和滑槽，便于患者在进行血糖检测前，可推动滑板，将安装槽内的酒精棉片漏出，酒精棉片在第一弹簧的作用下，推动推板，从而带动酒精棉片向上移动，进而便于将酒精棉片漏出，方便患者擦拭需要采血的皮肤，使用完后直接将表面使用的酒精棉片丢弃即可，避免患者需要另外准备酒精棉签，使用更加简便快速，通过滑板和安装槽之间设置第一密封圈，便于对酒精棉片进行密封，防止酒精挥发，保证使用的清洁性，通过在壳体的一侧设置有干棉片盒，便于患者采血完成后，打开盒盖，将干棉片直接取出使用，使用更加便捷，避免患者需要准备多个棉签备用，导致操作繁琐的问题，更利于老年人使用。 [0014]2、通过在壳体的内部设置有安装块，安装块的下方设置有采血针，安装块的两侧均设置有连接杆，连接杆的上下均设置有第二弹簧，壳体一侧设置有压板和一端连接杆连接，壳体的一侧靠近压板设置有刻度线，便于患者向下压动压板，从而带动连接杆和采血针向下移动，对患者的手指表皮扎破让血液流出，然后将检测纸盒内部的检测纸取出，利用试纸将血液吸附到试纸的检测区，再将检测纸通过检测口利用血糖检测仪进行检测，从而达到取血检测的效果，同时患者可以根据刻度线控制向下按压的程度，避免采血针插入过深而扎伤患者的身体，同时采血针不需要很大的创口就可以达到取血的效果，从而减轻患者身体的负担，更利于使用。
摘要: 本实用新型涉及血糖检测设备技术领域，公开了一种新型血糖刺血器，包括壳体，所述壳体的下方设置有导向杆，所述壳体的一侧设置有显示屏，所述壳体的另一侧设置有检测纸盒，所述壳体的上方设置有滑板，所述壳体内部的上方设置有安装槽，所述安装槽的内部设置有推板，所述推板的底部设置有若干第一弹簧，所述推板的上方设置有酒精棉片。本实用新型通过在安装槽的内部设置推板、第一弹簧、酒精棉片，安装槽的上方设置滑板，便于推动滑板，将安装槽内的酒精棉片漏出，酒精棉片在第一弹簧的作用下，带动酒精棉片向上移动，方便患者擦拭需要采血的皮肤，使用完后直接将表面使用的酒精棉片丢弃即可，避免患者需要另外准备酒精棉签，使用更加简便。
