授权专利
【实用新型】一种自动化消毒桶
公开(公告)号: CN215877365U

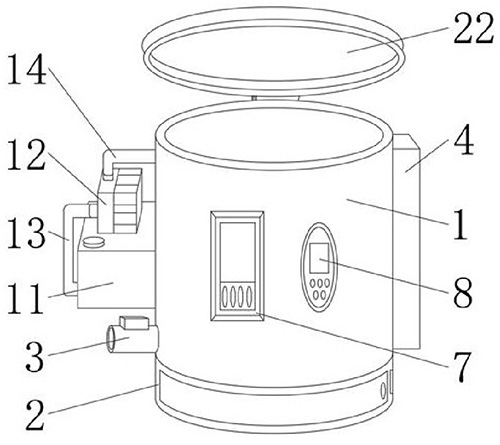

摘要附图:
标题: 一种自动化消毒桶
专利类型: 实用新型
申请日: 2021-07-02
公开(公告)日: 2022-02-22
发明人: 谢晓翠
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: B01F27/93 | B01F35/214 | B01F35/213 | B01F35/221 | B01F35/80
法律状态/事件: 授权
技术功效: [0013]1、通过设置供液机构和搅拌机构，启动供液泵工作，经吸液管将消毒液箱中的消毒液抽出，由导液管倒入桶体中，同时，启动驱动电机工作，带动第一锥齿轮转动，进而带动转杆转动，实现与安装板固定的转盘旋转，进而实现搅拌条以转杆为旋转中心作圆周运动，可对桶体中消毒液水混合液进行充分搅拌，搅拌更均匀，混合更充分，且效率快，节省人力，使用方便，消毒液配比效果好，消毒作用好，实现自动配比。 [0014]2、通过设置液位传感器可对桶体中的液体液位高度进行监测，设置浓度检测器，接收光束并采集消毒液水的透光度数据，在控制面板上显示，便于医护人员监测消毒液水的浓度，提高配比精确性，设置时间控制器可进行浸泡时间显示以及定时，使用更方便，功能性更强。
摘要: 本实用新型涉及医疗器械技术领域，具体是一种自动化消毒桶，所述桶体的底部固定连接有底壳，且底壳中设有搅拌机构，所述搅拌机构的一端贯穿延伸至桶体中，所述桶体的一侧连通设有用于消毒液的供液机构，所述桶体的一侧底部连通设有排液阀口，所述桶体远离消毒液加液机构的一侧连通设有安装槽盒，且安装槽盒中分别固定连接有液位传感器和用于消毒液浓度监测的浓度检测器。本实用新型中，通过设置供液机构和搅拌机构实现对消毒液的自动供液以及搅拌功能，混合更充分，节省人力，消毒液配比效果好，且本装置可对消毒液的液体液位高度、配比浓度以及浸泡时间进行监测，使用更方便，功能性更强。
