授权专利
【实用新型】引流管固定装置
公开(公告)号: CN214970870U

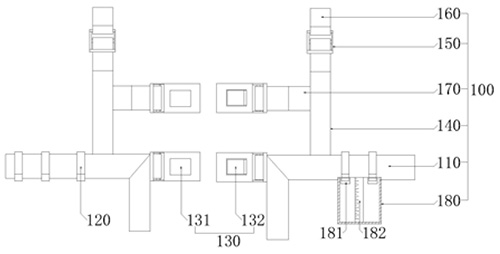

摘要附图:
标题: 引流管固定装置
专利类型: 实用新型
申请日: 2020-12-31
公开(公告)日: 2021-12-03
发明人: 汤璞
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M25/02 | A61M1/00
法律状态/事件: 授权
技术功效: [0017]本实用新型的有益效果是：本实用新型通过上述设计得到的一种引流管固定装置，使用时，通过第一肩带、第二肩带和卡扣配合，固定在病人肩膀上，通过腰带上的插扣，使得腰带固定在病人腰部，通过第一肩带调节腰带的高度，使得腰带低于病人的伤口，打开第二固定板把弹性卡接件固定在腰带上，根据要固定的引流管长短，可以设置多组弹性卡接件，按压弹性卡接件一端，从而打开第一固定板，放入引流管，放下第一固定板，固定住第一固定板，从而起到固定引流管的作用，把固定箱挂接于弹性卡接件上，根据引流管长短，滑动弹性卡接件，调节好固定箱位置，把引流袋放入固定箱内，从而起到固定保护引流袋的作用，使得引流管固定在病人身体一侧，避免了引流管影响病人的活动，使得病人活动更方便。
摘要: 本实用新型提供了一种引流管固定装置，属于医疗用品技术领域，该引流管固定装置，包括固定组件。所述固定组件包括腰带、弹性卡接件、插扣、第一肩带、卡扣、第二肩带和固定箱。使用时，通过腰带上的插扣，使得腰带固定在病人腰部，通过第一肩带调节腰带的高度，打开第二固定板把弹性卡接件固定在腰带上，按压弹性卡接件一端，放入引流管，固定住第一固定板，从而起到固定引流管的作用，把固定箱挂接于弹性卡接件上，根据引流管长短，滑动弹性卡接件，调节好固定箱位置，把引流袋放入固定箱内，从而起到固定保护引流袋的作用，使得引流管固定在病人身体一侧，避免了引流管影响病人的活动，使得病人活动更方便。
