【实用新型】带负压吸引及冲洗装置的腹腔镜单极电刀
公开(公告)号: CN217118582U

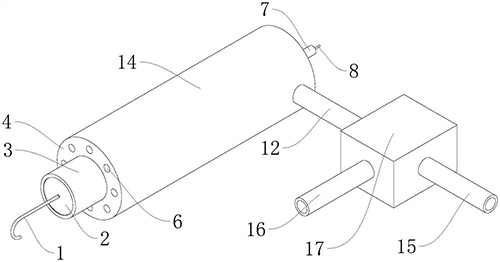

摘要附图:
标题: 带负压吸引及冲洗装置的腹腔镜单极电刀
专利类型: 实用新型
申请日: 2022-05-06
公开(公告)日: 2022-08-05
发明人: 罗美
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B18/12 | A61M3/02 | A61M27/00 | A61M1/00
法律状态/事件: 授权
技术功效: [0010]与现有技术相比，本实用新型具有如下有益的技术效果：电刀本体可收缩至空腔管内部，也可以伸出空腔管外部，当电刀本体至外部时，就是当正常的电刀使用，可以对组织进行电切、电凝操作;同时使用该装置进行吸引或冲洗时，将连通管A连通外界位于高处的清洗液，连通管B连通外界的负压装置，当电刀本体、保护层和绝缘层收缩至空腔管内部，三通阀门内部为圆形，通过三通阀门开关扳向连通管A方向，从而连通管A和外接管连通，位于高处的清洗液依靠重力下流，清洗液最终从圆孔A排出，可以对伤口进行清洗，到达清洗作用，清洗完成，通过三通阀门开关扳向外接管方向，从而连通管B和外接管连通，负压装置通过圆孔A将液体和气体快速吸出，从而到达对负压吸引的功能。此外，启动持续性负压吸引状态下，手术电刀切割或电凝过程中的烟雾能迅速排出，保证手术视野清晰。
摘要: 本实用新型涉及单极电刀技术领域，具体为带负压吸引及冲洗装置的腹腔镜单极电刀。其包括电刀本体，电刀本体后部外壁连接有保护层，保护层外壁连接有绝缘层，绝缘层外壁滑动连接有空腔管，空腔管滑动连接有刀片杆，刀片杆内设置有单极线，单极线电性连接电刀本体，空腔管外壁靠近电刀本体一端连接有隔盘A，隔盘A开设有一圈且均匀分布的圆孔A，隔盘A远离电刀本体一端设置有与空腔管外壁连接的隔盘B，隔盘B开设有一圈且均匀分布的圆孔B，圆孔A和圆孔B之间连通有圆管。本实用新型可以实现支撑的电刀使用，同时可以实现负压吸引作用和清洗作用。
