授权专利
一次性子宫内膜取样器
公开(公告)号: CN217772386U

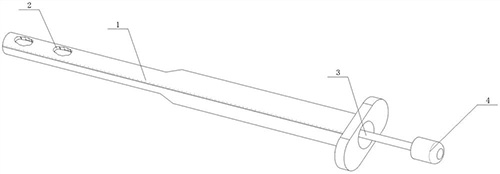

摘要附图:
标题: 一次性子宫内膜取样器
专利类型: 实用新型
申请日: 2022-02-28
公开(公告)日: 2022-11-11
发明人: 罗美
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B10/02
法律状态/事件: 授权
技术功效语段: [0013]本实用新型的有益效果是，完整装置下，由工作人员将弯曲性能良好的外壳顺应子宫方向抵达子宫底部，通过外壳的后退运动(杆芯相对前向运动)能充分暴露杆芯上的毛刷，顺时针旋转抽拉头，使毛刷充分刷取子宫腔内膜细胞;然后外壳的前向运动(杆芯相对后退运动)能将暴露的毛刷退回外壳里，稳定外壳使其紧贴子宫壁，继续后退杆芯，使得杆芯上圆柱形膨大部位抵达锥形活塞，可带动锥形活塞一起后退，在子宫腔内相对密闭的空间中形成负压并产生一定的吸力，紧贴子宫壁的外壳后退，可将子宫内膜组织通过豁口吸取进入外壳的内部，可反复多次直至足量病理组织，然后由工作人员将外壳退出子宫腔，完成样本采集，并将外壳内部的样本放入保存液或福尔马林中。
摘要: 本实用新型涉及医疗器械技术领域，公开了一次性子宫内膜取样器，包括外壳和实性杆芯，外壳内衬有空心的锥形活塞;外壳两端均开口，且一侧延伸端(前端)的侧壁上开设有豁口;实性杆芯为铁制和塑料性实性杆芯，杆芯依次附有毛刷、圆柱形膨大部位、抽拉头，实性杆芯可自由通过空心锥形活塞，完整的装置可见杆芯毛刷部位接近于外壳前端上的豁口，但未暴露;杆芯相对前向运动时，毛刷可完全暴露于子宫腔内刷取子宫内膜组织，杆芯相对后退运动，当其圆柱形膨大部位抵达空心锥形活塞时，可带动活塞后退运动形成相对密闭负压，对子宫内膜组织进一步行负压吸取。这样大大提高了一次性子宫内膜取样器对样本采集的有效性。
