授权专利
一种举宫器
公开(公告)号: CN217488797U

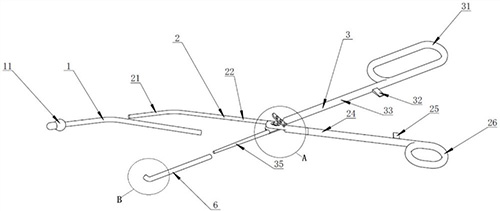

摘要附图:
标题: 一种举宫器
专利类型: 实用新型
申请日: 2022-01-04
公开(公告)日: 2022-09-27
发明人: 赵娟
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B17/42 | A61B90/00
法律状态/事件: 授权
技术功效语段: [0015]1、本实用新型的一种举宫器包括第一绝缘套和第二绝缘套，能在射频或微波消融过程中，起到绝缘作用，避免对人体造成伤害。 [0016]2、本实用新型的一种举宫器第一绝缘套前端包括球形固定件，当长钳柄伸入到子宫宫腔时，球形固定件与宫腔的接触面积增大，起到很好的固定作用。 [0017]3、本实用新型的一种举宫器第二绝缘套前端包括防滑面，增大了托举子宫的防滑度。 [0018]4、本实用新型的一种举宫器的长钳柄上有滑槽，短钳柄上有卡轴，锁紧片有第一锁紧孔和第二锁紧孔;卡轴可以在滑槽里滑动，锁紧片上的两个锁紧孔可以锁住卡轴，从而实现举宫器的两个长度的调节。 [0019]5、本实用新型的一种举宫器的第一手柄能放入四根手指，第二手柄能放入拇指，增加了医护人员使用本举宫器时的握紧力度。
摘要: 本实用新型涉及一种举宫器，包括第一绝缘套、长钳柄、短钳柄、挡片、锁紧片、第二绝缘套;长钳柄包括第一手柄;短钳柄包括第二手柄;长钳柄包括第一连接部;第一连接部包括滑槽;短钳柄包括第二连接部，第二连接部包括卡轴;卡轴在滑槽内滑动;挡片安装在滑槽的上表面;挡片与卡轴固定连接;锁紧片包括转轴;锁紧片与长钳柄转动连接。本实用新型的一种举宫器能在射频或微波消融过程中起到绝缘作用，避免对人体造成伤害;球形固定件与宫腔的接触面积增大，起到更好的固定作用;第二绝缘套前端包括防滑面，增大了托举子宫的防滑度;举宫器可以调节长度;举宫器的手柄增加了医护人员使用时的握紧力度，能更好地完成托举操作。
