授权专利
一种心电图胸前导联收纳装置
公开(公告)号: CN217659895U

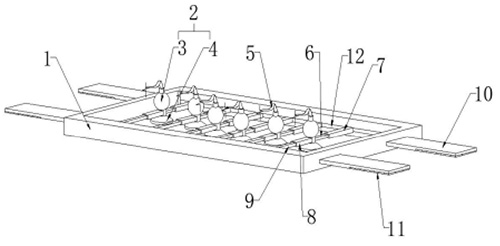

摘要附图:
标题: 一种心电图胸前导联收纳装置
专利类型: 实用新型
申请日: 2022-05-10
公开(公告)日: 2022-10-28
发明人: 李多
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B5/321
法律状态/事件: 授权
技术功效语段: [0013]1、通过在防滑带的内侧设置有六个胸导联，防滑带的内部设置有软胶壳，胸导联的后侧设置有第一软滑管和第一软套管，胸导联的前侧设置有第二软滑管和第二软套管，第一软套管、第二软滑管与软胶壳之间均设置有第一滑块和第一滑槽，便于医务人员将装置放置在患者胸口上时，可滑动胸导联带动第一滑块在第一滑槽内移动，从而调节胸导联左右之间的距离，便于根据患者的身形进行调节，满足不同胖瘦的患者使用，同时第一软滑管、第一软套管与第二软滑管、第二软套管之间均设置有第二滑块和第二滑槽，便于对胸导联上下的位置进行微调，保证心电图检测的准确性，进一步提高装置的适用性，通过在防滑带的下方设置有亲肤层、粘连层和杀菌层，便于装置在使用时，不会对患者造成不舒适感，使得装置更加亲肤，同时便于对亲肤层进行快速更换，保证使用的安全性，避免出现细菌感染的情况。 [0014]2、通过若干胸导联之间位置和次序的有序排列，使得医务人员只需将装置放置在病人胸前即可，然后对胸导联之间上下左右的距离进行微调，以便适应不同的患者，从而装置的使用能够明显提高医生做心电图的效率，避免由于导线杂乱，造成导联位置错误的情况，减少出错效率，使用更加省时省力，并且能够减少单个胸导联丢失的情况，一体化的装置使用更加简单快捷，通过在防滑带的两侧设置有一组连接带，连接带的底部设置有医用粘贴层，便于将装置稳定的放置在患者胸前，避免由于患者晃动造成装置掉落的情况，提高装置使用的安全和稳定，保证检测结果的准确性。
摘要: 本实用新型涉及医疗器械技术领域，公开了一种心电图胸前导联收纳装置，包括防滑带、软胶壳和胸导联，所述防滑带的内侧设置有六个胸导联，所述防滑带的内部设置有软胶壳，所述胸导联的后侧设置有第一软滑管，所述第一软滑管的外侧设置有第一软套管，所述胸导联的前侧设置有第二软套管，所述第二软套管的内侧设置有第二软滑管。本实用新型通过在胸导联前后分别设置有第二软滑管、第二软套管和第一软滑管、第一软套管，第一软套管、第二软滑管与软胶壳之间均设置有第一滑块和第一滑槽，便于医务人员将装置放置在患者胸口上时，可滑动胸导联移动，从而调节胸导联左右之间的距离，便于根据患者的身形进行调节，满足不同胖瘦的患者使用。
