授权专利
防刺伤胰岛素注射装置
公开(公告)号: CN218391795U

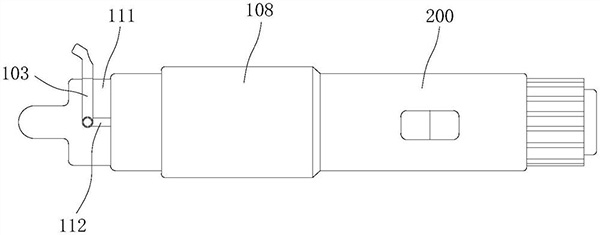

摘要附图:
标题: 防刺伤胰岛素注射装置
专利类型: 实用新型
申请日: 2022-06-30
公开(公告)日: 2023-01-31
发明人: 高梦蝶
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M5/178 | A61M5/32 | A61M5/31
法律状态/事件: 授权
技术功效语段: [0018]1.本公开通过针座、针筒、固定杆、卡件、注射笔的设计，将针头与注射笔通过螺纹可拆卸连接，实现胰岛素注射功能;利用卡件与固定杆转动安装，以使使用者通过外力驱动卡件绕于固定杆旋转，以使卡件与针筒的尖锐端部卡接，进而避免使用者一次放针头刺伤。 [0019]2.本公开通过固定杆、卡件的设计，通过设置符合人体手指的接触部，方便使用者推动卡件;在将卡板的内侧与针筒的尖锐端向卡接时，相当于针筒的尖锐端插入至卡板的内侧，进而在正常状态下，卡板与针筒不会脱离，进而避免针头对使用造成刺伤。 [0020]3.本公开通过套杆的设计，将套杆与注射笔拆分后，利用卡槽与固定杆卡接后，通过旋转套杆以带动针头旋转，进而将针头通过套杆在注射笔上取下，防止使用者在拆卸针头时直接与针头相接触，进一步防止针头对使用者造成刺伤伤害，即防止针头的二次刺伤。 [0021]应当理解，前述的一般描述和接下来的具体实施方式两者均是为了举例和说明的目的并且未必限制本公开。并入并构成说明书的一部分的附图示出本公开的主题。同时，说明书和附图用来解释本公开的原理。
摘要: 本公开涉及医疗器械技术领域，尤其是涉及一种防刺伤胰岛素注射装置，包括针头和注射笔，针头包括针座和针筒，针座的外侧对称设置有两个固定杆，固定杆上活动安装有卡件，卡件被配置为供使用者推动后与针筒相卡接;针座与注射笔的一端可拆卸连接。通过在胰岛素注射笔的针头上安装卡件，将卡块与针头卡接时，以避免在将针头与注射笔拆开时，进而防止针头刺伤医护人员。
