授权专利
红外测温设备
公开(公告)号: CN218381308U

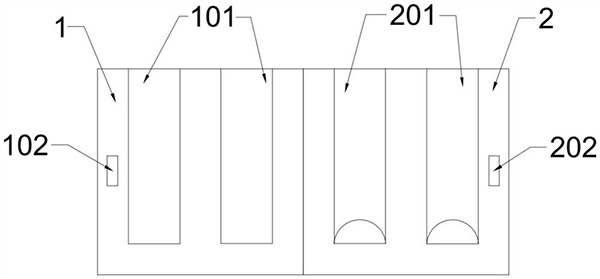

摘要附图:
标题: 红外测温设备
专利类型: 实用新型
申请日: 2022-10-20
公开(公告)日: 2023-01-24
发明人: 张杰
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: G01J5/04 | G01J5/02
法律状态/事件: 授权
技术功效语段: [0033]1.本实用新型的红外测温设备，设置了第一壳体与第二壳体、第一凹槽与第二凹槽，当第一壳体与第二壳体闭合时，第一凹槽与第二凹槽共同形成与人体下肢形状相似的形状，能够用于用户将下肢放置在第一凹槽与第二凹槽所形成的的空间内;同时还设置多个测温装置，能够对用户下肢整体均匀测温，实现多处区域的同步测温，节省了测温时间; [0034]2.本实用新型的红外测温设备，在第一壳体与第一凹槽之间设置第一气囊装置，在第二壳体与第二凹槽之间设置第二气囊装置，同时第一凹槽、第二凹槽的内壁有具有柔性且气密性高的材料制成;当向第一气囊装置与第二气囊装置加压，第一气囊装置与第二气囊装置膨胀，进而挤压第一凹槽、第二凹槽内壁，能够隔绝外界环境，降低因外界环境印象测温效果问题; [0035]3.本实用新型的红外测温设备，将测温装置分别设置在第一气囊装置与第一凹槽内壁之间、第二气囊装置与第二凹槽内壁之间，或者设置在第一气囊装置内且靠近第一凹槽的内壁上、第二气囊装置内且靠近第二凹槽的内壁上，当第一气囊装置、第二气囊装置膨胀时，能够使得测温装置的触点与用户下肢皮肤紧密接触，提高测温效果; [0036]4.本实用新型的红外测温设备，在第二壳体上设置人机交互界面，能够控制第一气囊装置与第二气囊装置加压与卸压，控制测温装置测量体温，同时也能显示数字数据或者图像数据，使得用户自己就能进行温度测量，同时还能够很直观的得到测温数据，方便对于病情的监控; [0037]5.本实用新型的红外测温设备，在第一壳体或第二壳体内设置温控装置，能够对红外测温设备的内部温度进行调节，使其趋近于室温，使得当用户在较差环境下使用该设备进行测温，仍能保证测量的精度，保证用户的测量数据准确。
摘要: 本实用新型公开了一种红外测温设备，包括：第一壳体，与第一壳体连接的第二壳体;设置在第一壳体一侧上的第一凹槽，设置在第二壳体一侧上的第二凹槽;以及分别设置在第一壳体与第一凹槽之间、第二壳体与第二凹槽之间的多个用于测量体温的测温装置;第一壳体沿与第二壳体的连接端做远离和靠近第二壳体的旋转运动;第一凹槽与第二凹槽沿第一壳体与第二壳体的连接端对称设置;第一壳体与第二壳体闭合，第一凹槽与第二凹槽所包围空间形成与人体下肢形似的形状。如此设置，本实用新型的红外测温设备能同时对测量部位的多个区域进行测量，避免多次测量的繁琐操作，避免因多次测量导致的测量精度不准问题;同时设置气囊装置，保证测温环境的密闭性。
