授权专利
一种输液分液器
公开(公告)号: CN218129466U

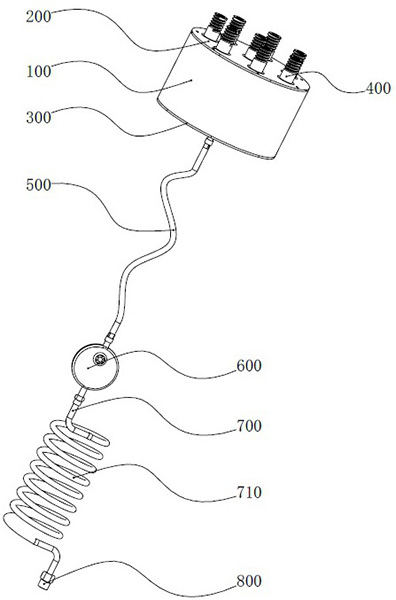

摘要附图:
标题: 一种输液分液器
专利类型: 实用新型
申请日: 2022-11-16
公开(公告)日: 2022-12-27
发明人: 詹翠鑫
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M5/168 | A61M5/172 | A61M5/142 | A61M5/38
法律状态/事件: 授权
技术功效语段: [0024]根据本实用新型的方案，输液分液器包括分液筒和注液泵管路连接头，分液筒上端开设有m个安装孔，m个安装孔分布在分液筒的轴心以及围绕分液筒的轴心的圆周上，其中，3≤m≤20，注液泵管路连接头设置有n个，其中，n≤m，n个注液泵管路连接头对应安装在m个安装孔中，通过本结构的设置，可以同时连接n个注液泵管路，以代替串联式的三通结构，在更换、增加或减少注液泵管路时，不需要重新排列，直接将注液泵管路拔插到注液泵管路连接头即可，极大地提高了工作效率，省时省力;分液筒内部设置有容纳腔，全部的注液泵管路连接头连通容纳腔，容纳腔设置于分液筒内部相对密闭的空间内，能够避免外界环境产生的干扰，提高了管路结合处的安全性能，降低了管路结合处泄漏的风险;并且采用本结构的设计，管路排列整齐，外表面没有死角，便于消毒，降低了管路感染的隐患。在本实施例中，分液筒采用一体式结构，结构牢固，便于生产、制造;并且在临床使用时，可以做为一次性医用耗材使用。 [0025]根据本实用新型的方案，注液泵管路连接头选用正压接头，采用正压接头的设计，便于注液泵管路的反复拔插，延长了本装置的使用寿命，进而降低了医疗成本;由于正压结构的结构特点，能够避免在更换注液泵管路时，空气或细菌的进入，进一步降低了管道感染的风险;并且操作简单，便于使用。 [0026]根据本实用新型的方案，本装置还配置有过滤盘，过滤盘能够排出本装置中误入的气体，提高了本装置的实用性能。 [0027]根据本实用新型的方案，过滤盘的输出端连通有第二管路，第二管路的输出端设置有快速接头，能够快速连接患者处的输入管道，使用快捷，极大地提高了工作效率，缩短了患者医治时间。 [0028]根据本实用新型的方案，第二管路上设置有螺旋管段，螺旋管段的设置能够随着使用的需求，使得第二管路能够延伸或缩短，提高了本装置的使用范围，并且能够避免患者产生晃动而导致管道结合处泄漏。 [0029]根据本实用新型的方案，第一盖板和第二盖板通过过盈配合式安装在分液筒的上下两端，相比较于螺纹连接结构，拆装方便且避免旋转式的拆装结构导致的管路打结。 [0030]根据本实用新型的方案，第一盖板分别于每一个安装孔相邻处设置有标识符号，使用时能够直接对应标识符号对应地安装或拆除，降低了误操作的可能，提高了本装置的安全性能。
摘要: 本实用新型涉及医疗设备领域，具体提供一种输液分液器，输液分液器包括分液筒、第一盖板、第二盖板和注液泵管路连接头，第一盖板安装在分液筒上端，第二盖板安装在分液筒上端，第一盖板、第二盖板和分液筒围成相对密闭的空间;第一盖板上开设有m个安装孔，m个安装孔分布在第一盖板的轴心以及围绕第一盖板的轴心的圆周上，其中，3≤m≤20，注液泵管路连接头设置有n个，其中，n≤m，n个注液泵管路连接头对应安装在m个安装孔中，通过本结构的设置，可以同时连接n个注液泵管路，以代替串联式的三通结构，在更换、增加或减少注液泵管路时，不需要重新排列，直接将注液泵管路拔插到注液泵管路连接头即可，极大地提高了工作效率，省时省力。
