一种术后恢复呼吸训练器
公开(公告)号: CN218248381U

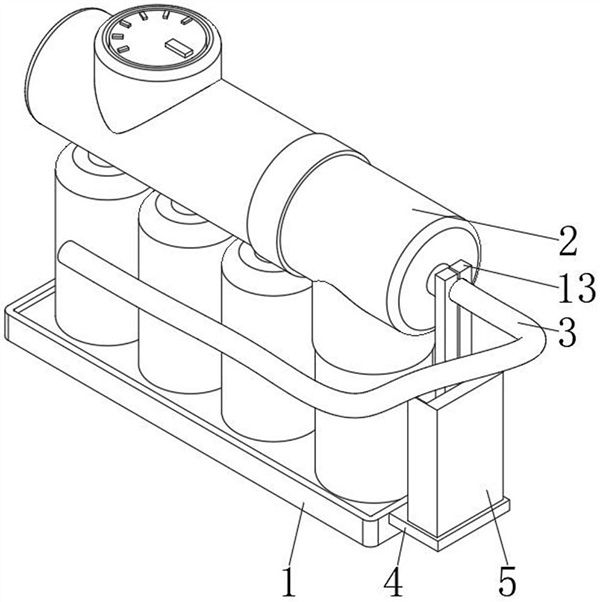

摘要附图:
标题: 一种术后恢复呼吸训练器
专利类型: 实用新型
申请日: 2022-08-04
公开(公告)日: 2023-01-10
发明人: 罗玉焕
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A63B23/18
法律状态/事件: 授权
技术功效语段: [0014]1、本实用新型通过底座、训练气筒、呼吸气管、延长板、传动盒、双端马达、蜗杆、蜗轮、转销、传动框、滑杆、纵杆、密封竖板的配合使用，达到可以密封连接处的效果，该术后恢复呼吸训练器，解决了现有的呼吸训练器在与呼气管连接时都是直接插接的，而直接插接的话其连接处依然存在一定的缝隙，而这些缝隙就会导致使用者在呼吸时出现泄漏的现象，导致呼吸训练质量受到了影响的问题。 [0015]2、本实用新型通过滑槽的设置，能够使滑杆更加流畅的在传动盒的内部滑动，减少了两者之间的摩擦，延长了滑杆的使用寿命，同时对滑杆起到了限位的效果，防止出现偏移的现象。 [0016]3、本实用新型通过支撑块的设置，能够使双端马达更加稳定的运作，防止出现晃动的现象，同时确保了其位置稳定性。 [0017]4、本实用新型通过缓冲管的设置，能够使纵杆更加稳定的移动，避免出现无法回弹的现象，同时限制了纵杆的移动速度，避免出现移动过快的现象。 [0018]5、本实用新型通过三角块的设置，能够使密封竖板更加紧固的与纵杆连接，防止出现分离的现象，防止出现脱落的现象。 [0019]6、本实用新型通过条槽的设置，能够使密封竖板更加通畅的移动，防止出现卡死的现象，同时加大了其运行流畅性。
摘要: 本实用新型公开了一种术后恢复呼吸训练器，包括底座，固定连接在底座顶部的训练气筒，连通在训练气筒右侧顶部的呼吸气管，所述底座的右侧固定连接有延长板，所述延长板的顶部固定连接有传动盒，所述传动盒内腔左侧的底部固定连接有双端马达，所述双端马达的输出端固定连接有蜗杆，所述传动盒内腔左侧的前侧与后侧均通过轴承活动连接有蜗轮，所述蜗轮的底部与蜗杆啮合。本实用新型达到可以密封连接处的效果，该术后恢复呼吸训练器，解决了现有的呼吸训练器在与呼气管连接时都是直接插接的，而直接插接的话其连接处依然存在一定的缝隙，而这些缝隙就会导致使用者在呼吸时出现泄漏的现象，导致呼吸训练质量受到了影响的问题。
