授权专利
一种留置针固定结构及留置针组件
公开(公告)号： CN218980013U

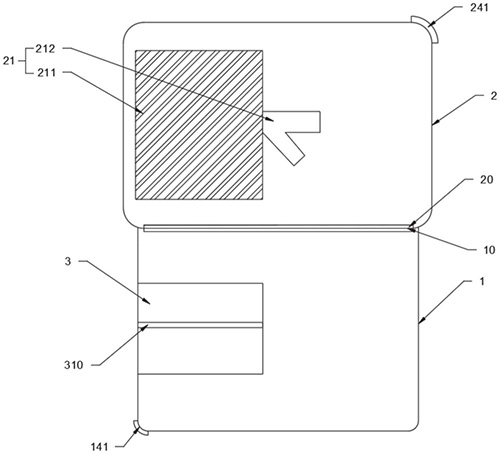

摘要附图：
标题： 一种留置针固定结构及留置针组件
专利类型： 实用新型
申请日： 2022-09-15
公开(公告)日： 2023-05-09
发明人： 吴蕾
当前申请(专利权)人： 首都医科大学附属北京潞河医院
IPC分类号： A61M5/158
法律状态/事件： 授权
技术功效语段： [0020]优选地，所述第二主体的表面设置标记区域，所述标记区域与所述容置结构的开口端分别位于所述第二主体的两侧。 [0021]一种留置针组件，包括上述的留置针固定结构、留置针以及外包装，所述留置针与所述留置针固定结构均设置于所述外包装内。 [0022]本实用新型提供的一种留置针固定结构及留置针组件，通过设置在第一主体上设置垫片，设置垫片的表面为倾斜结构，可以保证留置针的套管呈最佳的倾斜角度固定，使药液流通更为顺畅，避免了目前临床采用棉球充当垫片，套管固定效果差的问题，同时避免了留置针长时间直接压迫患者皮肤导致患者皮肤破溃，引发局部感染的问题。配合在第二主体上设置第一容置腔和第二容置腔，将留置针套管与套管座分别固定至与之相对应的容置腔内，可以对留置针进行更好的限位及固定，避免了目前的留置针固定贴敷贴面为平面，贴合后形成褶皱，贴合效果不好的问题。
摘要： 本实用新型提供了一种留置针固定结构及留置针组件，涉及医疗用具技术领域，以解决现有技术中存在的贴合效果不好，而且留置针直接与患者的皮肤接触并压迫患者皮肤，引发局部感染的技术问题，该装置包括一端连接的第一主体和第二主体，第一主体的一面设置垫片，垫片的顶面为倾斜面，且倾斜面设置槽结构，用于容置留置针导管;第一主体的另一面设置第一连接层，用于连接至患者的皮肤上;第二主体上设置容置结构，容置结构包括第一容置腔和设置于第一容置腔一侧的第二容置腔，第一容置腔用于容置垫片，第二容置腔用于容置留置针导管座，容置结构的周侧设置第二连接层，本实用新型用于提高留置针的固定效果。
