授权专利
一种摇匀装置
公开(公告)号: CN218854111U

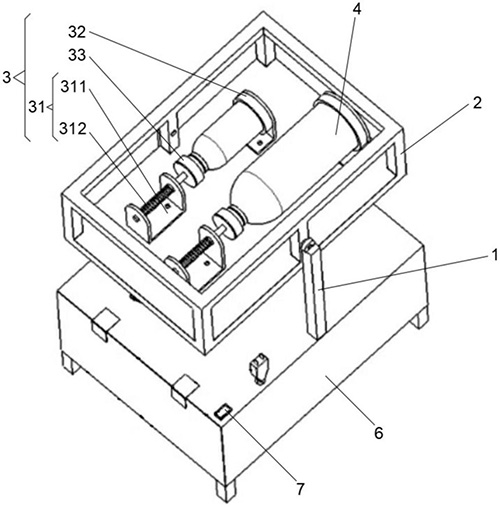

摘要附图:
标题: 一种摇匀装置
专利类型: 实用新型
申请日: 2022-08-03
公开(公告)日: 2023-04-14
发明人: 臧廷伟 | 杨志强 | 张靖华 | 张秋菊 | 张彦生 | 季增党
当前申请(专利权)人: 北京汽车股份有限公司
IPC分类号: B01F31/20 | B01F35/42
法律状态/事件: 授权
技术功效语段: [0021]1、该装置通过支撑组件支撑摇篮，并在驱动组件的驱动作用下使摇篮上下摆动，由于摇篮上设置有夹紧组件，进而可将待摇动容器夹紧在摇篮上，当待摇动容器灌装有玻璃底涂时，摇篮的摆动可完全替代人工摇匀动作，提高了工作效率，降低了拉动强度; [0022]2、该装置通过拧动耳座上的螺纹杆，可调节卡接板与所述靠板之间的距离，能满足快速固定、拿取待摇动容器，操作简单; [0023]3、该装置设置多个夹紧组件，多个夹紧组件的夹持距离逐级增加，可用来夹持不同规格的待摇动容器。 [0024]本实用新型的其它特征和优点将在随后具体实施方式部分予以详细说明。
摘要: 本实用新型提供一种摇匀装置，涉及摇匀技术领域，包括：支撑组件，摇篮，摇篮转动连接在支撑组件上，夹紧组件，夹紧组件设置在摇篮上，用于夹紧待摇动容器，驱动组件，驱动组件设置在支撑组件上，驱动组件与摇篮活动连接，用于驱动摇篮在支撑组件上摇动;该装置通过支撑组件支撑摇篮，并在驱动组件的驱动作用下使摇篮上下摆动，由于摇篮上设置有夹紧组件，进而可将待摇动容器夹紧在摇篮上，当待摇动容器灌装有玻璃底涂时，摇篮的摆动可完全替代人工摇匀动作，提高了工作效率，降低了拉动强度。
