授权专利
一种置管固定防脱落装置
公开(公告)号： CN219090751U

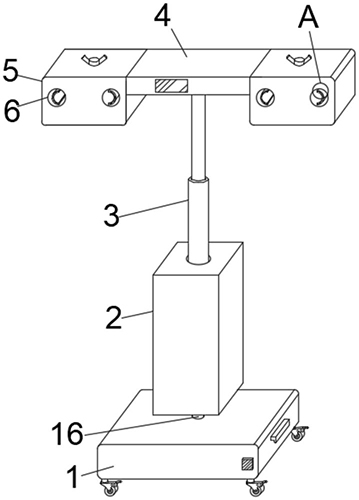

摘要附图：
标题： 一种置管固定防脱落装置
专利类型： 实用新型
申请日： 2022-12-15
公开(公告)日： 2023-05-30
发明人： 张伟
当前申请(专利权)人： 首都医科大学附属北京潞河医院
IPC分类号： A61M25/02 | A61M1/16
法律状态/事件： 授权
技术功效语段： [0016]1、本实用新型中，通过拉动拉杆，可使第二推块压缩第二弹簧，使得两个第一弹簧推动两个第一推块移动，从而使定位件贴服在固定孔内壁，方便置管插入固定孔内，随后放开拉杆，此时第二弹簧因自身弹力推开第二推块，使第二推块与第一推块相撞，使得定位件将置管稳定定位在固定孔内，实现了稳定固定置管的效果。 [0017]2、本实用新型中，通过开启发热电丝，可使发热电丝发热并将热量传递给定位件和保温件，最后将热量传递给置管内血液，实现对血液保温的效果，由于热量经过定位件和保温件才可传递置管，所以温度始终控制在36-38℃。 [0018]3、本实用新型中，通过开启安装架，可使定位架升降，实现升降调节的效果，通过开启气缸，可使齿条带动转轴和定位架转动，即可调节定位架的角度，方便人员使用。
摘要： 本实用新型公开了一种置管固定防脱落装置，涉及血透析辅助器械技术领域，包括底座，所述底座的顶部设置有安装架，所述安装架内镶嵌有电动伸缩杆，所述电动伸缩杆的驱动端设置有固定板，所述固定板的两侧均设置有定位架，所述定位架内开设有两个固定孔，所述定位架内滑动插接有滑杆，所述滑杆的两端分别设置有定位件和第一推块，所述滑杆上套接有第一弹簧，所述定位架内设置有定位组件，所述定位组件与第一推块连接，所述定位组件包括拉杆和第二弹簧，所述拉杆插接在定位架的顶部且底端设置有第二推块。本实用新型，该血透置管固定防脱落装置结构简单，操作方便，实现了稳定固定置管的效果，同时实现了升降和角度调节的效果。
