授权专利
产妇分泌物取样器
公开(公告)号： CN219109545U

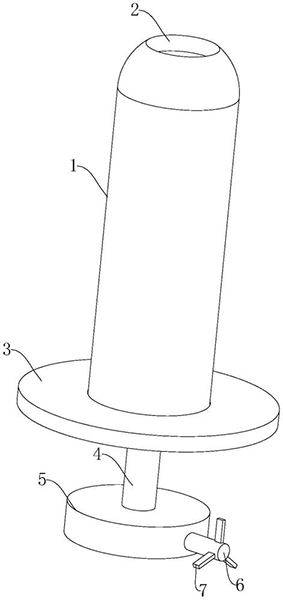

摘要附图：
标题： 产妇分泌物取样器
专利类型： 实用新型
申请日： 2023-01-08
公开(公告)日： 2023-06-02
发明人： 刘明媛
当前申请(专利权)人： 首都医科大学附属北京潞河医院
IPC分类号： A61B10/00
法律状态/事件： 授权
技术功效语段： [0024]1.产妇分泌物取样器，包括取样通槽、插入管和偏转机构，本实用新型通过插入管将阴道口撑开，然后通过偏转机构使得棉签发生倾斜并与阴道内壁接触，进而棉签均匀的采取阴道内部的分泌物，使得采样更加的具有代表性，且插入管的外部套设有硅胶套，进而可以大大减小插入管与阴道的硬性接触，进而避免对阴道造成损伤，同时可以减小采样过程中的紧张感，同时跟阴道扩张器相比，插入管未将阴道口张开过大，进而避免阴道口发生撕裂。 [0025]2.产妇分泌物取样器，包括压紧环，在实际使用该装置时，可以在硅胶套的外部套设避孕套，并将避孕套的头部剪开，压紧环可以将避孕套的顶部边缘压紧在取样通槽的内壁，进而当采样结束以后可以直接将压紧环以及避孕套丢弃，进而使得该取样装置可以重复使用且更加的卫生，而不需要多次消毒。
摘要： 本实用新型公开了产妇分泌物取样器，包括：硅胶套、取样通槽和插入管，所述插入管的顶部开设有取样通槽，所述插入管的内部活动插设有推杆，推杆的顶部通过扭簧活动铰接有安装杆,安装杆的顶部开设有插接槽,插接槽的内部插设有棉签，所述插入管的内部设有控制安装杆偏转的偏转机构;本实用新型通过插入管将阴道口撑开，然后通过偏转机构使得棉签发生倾斜并与阴道内壁接触，进而棉签均匀的采取阴道内部的分泌物，使得采样更加的具有代表性，且插入管的外部套设有硅胶套，进而可以大大减小插入管与阴道的硬性接触，避免对阴道造成损伤，同时跟阴道扩张器相比，插入管未将阴道口张开过大，进而避免阴道口发生撕裂。
