授权专利
一种防误调的输液滴速调节器
公开(公告)号： CN219963631U

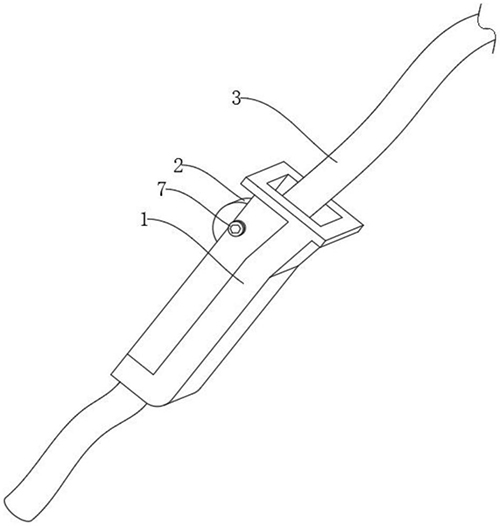

摘要附图：
标题： 一种防误调的输液滴速调节器
专利类型： 实用新型
申请日： 2023-06-30
公开(公告)日： 2023-11-07
发明人： 吴小娜
当前申请(专利权)人： 首都医科大学附属北京潞河医院
IPC分类号： A61M5/175 | A61M39/28
法律状态/事件： 授权
技术功效语段： -
摘要： 本实用新型公开了一种防误调的输液滴速调节器，涉及到医疗用具技术领域，包括：调节器本体和调速轮，调节器本体内设有供输液管通过的通道;调速轮通过中心轴可旋转地设置在调节器本体内，中心轴的正上方开设有竖直导向孔，中心轴的上端部伸至竖直导向孔内;调速轮通过旋转以挤压调节器本体内的输液管，以实现调速;为了防止调速轮被非医护人员误调，调节器本体具有防误调机构，防误调机构包括：外设螺栓和阻旋结合片，阻旋结合片设置于调节器本体的外侧并处于中心轴的正上方;通过设置阻旋结合片，增加了螺纹杆的预紧力和反旋抗力，螺纹杆的旋松被限制，从而实现逆时针方向的防误调。
