授权专利
一种手臂支撑架
公开(公告)号: CN220676298U

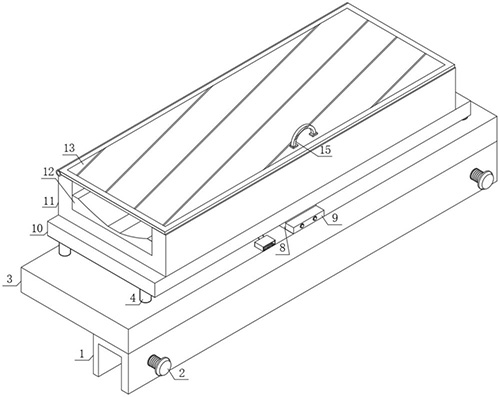

摘要附图:
标题: 一种手臂支撑架
专利类型: 实用新型
申请日: 2023-08-03
公开(公告)日: 2024-03-29
发明人: 张丹 | 吴永霞 | 刘丽丽
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61G7/075 | A61L2/10
法律状态/事件: 授权
技术功效语段: [0015]与现有技术相比，本实用新型的有益效果是：在心血管护理中，当弧形槽12使用次数较多时，弧形槽12内侧会有较多的细菌，此时关闭盖板13，利用盖板13内侧的紫外线杀菌灯板14上的紫外线杀菌灯对弧形槽12内侧的细菌进行灭杀，使得弧形槽12保持无菌状态，便于病人下次进行使用，降低了病人感染细菌的风险，提高了整体设备的安全性。[0016]上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型的具体实施方式由以下实施例及其附图详细给出。
摘要: 本实用新型公开了一种手臂支撑架,包括凹型固定框、松紧旋钮、放置板、支撑柱，所述放置板上侧的中部焊接有电机固定座，所述电机固定座的内部设置有伺服电机，所述伺服电机的外侧固定连接有导线，所述导线的一端固定连接有蓄电池，所述蓄电池的外侧设置有控制板，所述伺服电机的输出端固定安装有可旋板，所述可旋板的上侧固定安装有限位板，所述限位板的内侧设置有弧形槽，所述限位板的上侧转动连接有盖板，所述盖板的内侧固定安装有紫外线杀菌灯板。本实用新型通过紫外线杀菌灯板上的紫外线杀菌灯对弧形槽内侧的细菌进行灭杀，使得弧形槽保持无菌状态，便于病人下次进行使用，降低了病人感染细菌的风险，提高了整体设备的安全性。
