授权专利
一种上肢康复治疗手法辅助工具
公开(公告)号: CN220714125U

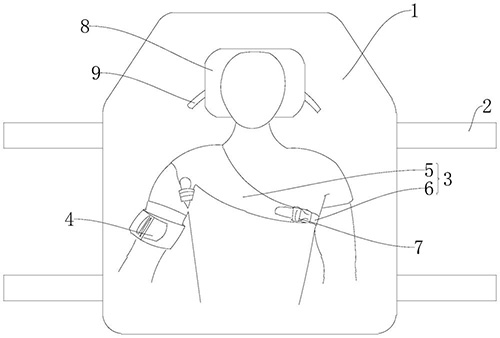

摘要附图:
标题: 一种上肢康复治疗手法辅助工具
专利类型: 实用新型
申请日: 2023-07-12
公开(公告)日: 2024-04-05
发明人: 陈英武
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61F5/37
法律状态/事件: 授权
技术功效语段: [0014]本申请中设置固定板和固定带，用于固定到治疗床上，肩固定带通过弧形固定带和两条连接带来进行肩关节的固定，患者躺到治疗床上后，弧形固定带能够从患者的肩膀斜搭到患者的胸腔上，并且弧形固定带上的两个连接头能够分别与患者腋下的两个连接带连接，以此来实现对肩关节的固定，此种结构更加直观，操作更加简单，而且固定板上还设置上臂固定带来固定患者上臂，功能更加齐全。[0015]应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不能限制本申请。
摘要: 本实用新型提供了一种上肢康复治疗手法辅助工具，涉及医疗器械技术领域，解决了现有技术中存在的功能单一且固定方式繁杂的技术问题。该装置包括固定板、固定带、肩固定带以及上臂固定带，固定带设置在固定板的两侧，所述固定带用于将固定板固定到治疗床上，肩固定带由设置在固定板上的弧形固定带和两条连接带组成，肩固定带具有两个连接头，肩固定带能够由患者其中一个肩膀斜搭至胸腔上并通过两个连接头分别与从患者两个腋下伸出的两条连接带连接，上臂固定带设置于弧形固定带和固定板连接处的下方位置。本实用新型采用弧形固定带搭设到人胸前连接两条连接带来实现肩关节的固定，并通过上臂固定带来固定上臂。
