授权专利
一种多功能穿刺针
公开(公告)号: CN220713997U

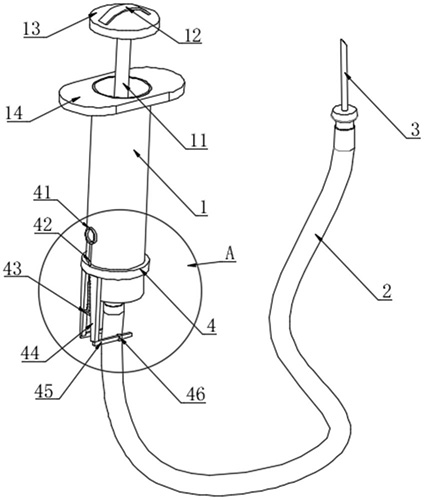

摘要附图:
标题: 一种多功能穿刺针
专利类型: 实用新型
申请日: 2023-07-10
公开(公告)日: 2024-04-05
发明人: 宋娟
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B17/34 | A61B10/02
法律状态/事件: 授权
技术功效语段: [0018]弹性杆和加持杆的设计，能够利用弹性杆的弹性，使夹持杆能自动将导管进行夹持固定，实现了导管的自动固定，而且固定环的可拆卸连接，能够在需要的时候将固定环与注射器连接固定，在不需要的时候，直接将固定环与注射器分离即可，使用方便，不影响原有注射器的使用。[0019]弹性杆、调节块、调节杆、拉环的设计，能够使用户在使用的时候，手在握住注射器的同时，可以通过手指插入拉环内，这样，用户可以一只手在握住注射器的同时，可以用手指控制加持管对导管进行夹持固定，用户可以进行单手操作，更加的方便。[0020]限位框的加入，能够使夹持杆对导管夹持更加的稳定，使固定环与注射器分离的时候，通过夹持杆能够更好的带动导管与注射器分离。[0021]整个过程中，可以医护人员单人操作，有效的防止了医护人员在进行情况下，无法单人操作的问题。[0022]参照后文的说明和附图，详细公开了本实用新型的特定实施方式，指明了本实用新型的原理可以被采用的方式。应该理解，本实用新型的实施方式在范围上并不因而受到限制。[0023]针对一种实施方式描述和/或示出的特征可以以相同或类似的方式在一个或更多个其它实施方式中使用，与其它实施方式中的特征相组合，或替代其它实施方式中的特征。[0024]应该强调，术语“包括/包含”在本文使用时指特征、整件、步骤或组件的存在，但并不排除一个或更多个其它特征、整件、步骤或组件的存在或附加。
摘要: 本实用新型公开了一种多功能穿刺针，包括注射器、导管和穿刺针，所述注射器和穿刺针之间通过导管连通，所述注射器上设有可拆卸的固定环，所述固定环上设固定连接且自动相互靠近的弹性杆，所述弹性杆上设有固定连接且用于导管夹持闭合的加持杆;弹性杆和加持杆的设计，能够利用弹性杆的弹性，使夹持杆能自动将导管进行夹持固定，实现了导管的自动固定，而且固定环的可拆卸连接，能够在需要的时候将固定环与注射器连接固定，在不需要的时候，直接将固定环与注射器分离即可，使用方便，不影响原有注射器的使用;整个过程中，可以医护人员单人操作，有效的防止了医护人员在进行情况下，无法单人操作的问题。
