授权专利
一种回缩式胰岛素针头
公开(公告)号: CN220801639U

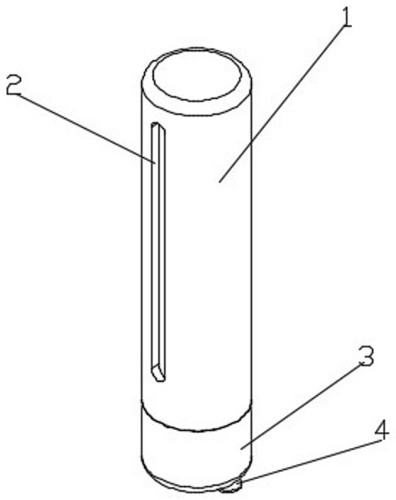

摘要附图:
标题: 一种回缩式胰岛素针头
专利类型: 实用新型
申请日: 2023-07-13
公开(公告)日: 2024-04-19
发明人: 韩洁
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M5/32
法律状态/事件: 授权
技术功效语段: [0022]1、本实用新型中，在回缩式胰岛素针头使用时，将药管与注射帽进行结合安装使药管输出端与连接管输入端连接，完成安装后将注射帽对准所需注射的位置后，下压药管即可而完成胰岛素的注射，通过上述步骤可快速将药管与注射帽进行快速的安装并完成注射。[0023]2、本实用新型中，注射时通过药管下压挡盖，挡盖下压四个回弹装置，四个下压弹簧下压使激发柱上的十六个扣针从十六个脱扣槽内脱扣从而完成快速的注射，可有效地减少患者在注射胰岛素时的痛感。[0024]3、本实用新型中，完成注射后使手部放松抓取药管，此时四个顶升弹簧带动四个激发柱上的十六个扣针退回至脱扣槽内，通过上述步骤可快速地使注射针回收至注射帽内，可有效地减少因针头出现交叉感染的事件。
摘要: 本实用新型涉及医疗用品领域，公开了一种回缩式胰岛素针头，包括药管，所述药管下端面设置有注射帽，所述注射帽内部中心靠上处设置有挡盖，所述挡盖上端面中心处设置有连接管，所述连接管输出端贯穿挡盖上端面通至挡盖上内壁，所述注射帽下内壁中心靠边缘处环形排列设置有四个回弹装置，四个所述回弹装置下端均设置有下柱，四个所述下柱上端面中心处均设置有顶升弹簧，四个所述下柱上端面均设置有套管，四个所述顶升弹簧上端面均设置有激发柱。本实用新型中，可快速将药管与注射帽进行快速的安装并完成注射，快速的注射，可有效地减少患者在注射胰岛素时的痛感，有效地减少因针头出现交叉感染的事件。
