授权专利
一种乳腺外科用检查床
公开(公告)号: CN220833536U

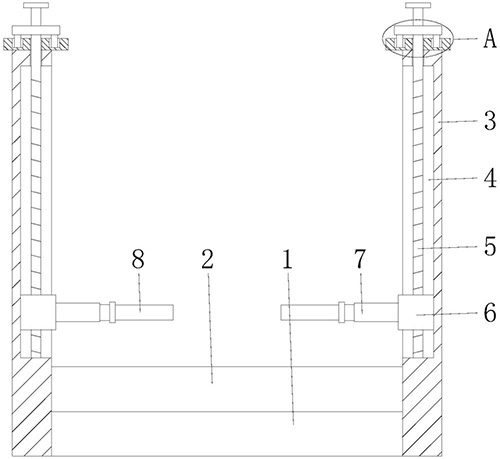

摘要附图:
标题: 一种乳腺外科用检查床
专利类型: 实用新型
申请日: 2023-09-08
公开(公告)日: 2024-04-26
发明人: 田甜
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61G13/12 | A61G13/08
法律状态/事件: 授权
技术功效语段: [0011]1、该乳腺外科用检查床，通过将活动杆移动至适当位置，通过电动伸缩杆对托板的位置进行调节，拉动活动板，使卡接块从卡接槽的内腔移出，转动活动板，带动第一丝杆转动，使第一滑块带动电动伸缩杆移动，进而将托板调节至适当的高度，将患者的胸部托起，便于医生进行检查并且可以解放医生双手，按压活动板，使卡接块卡接至卡接槽的内腔，避免托板自主向下移动。[0012]2、该乳腺外科用检查床，通过电机带动第二丝杆转动，使第三滑块在第三滑槽的内腔滑动，利用第三滑块带动多节伸缩杆移动，同时使多节伸缩杆伸长，利用多节伸缩杆与第二滑块的配合，带动第二床板进行转动，使第二床板可以对患者的背部进行支撑，并且可以辅助患者起身，避免患者因疼痛导致难以起身的情况。
摘要: 本实用新型公开了一种乳腺外科用检查床，涉及医疗器械技术领域，包括固定板，固定板的上表面固定安装有第一床板，第一床板的一端铰接有第二床板，固定板相对应的两侧均设置有活动杆，两个活动杆结构相同，活动杆的内侧设置有电动伸缩杆，电动伸缩杆的输出端固定连接有托板，本实用新型的有益效果为：通过将活动杆移动至适当位置，通过电动伸缩杆对托板的位置进行调节，拉动活动板，使卡接块从卡接槽的内腔移出，转动活动板，带动第一丝杆转动，使第一滑块带动电动伸缩杆移动，进而将托板调节至适当的高度，将患者的胸部托起，便于医生进行检查并且可以解放医生双手，按压活动板，使卡接块卡接至卡接槽的内腔，避免托板自主向下移动。
