授权专利
两步法穿刺组件
公开(公告)号: CN220938126U

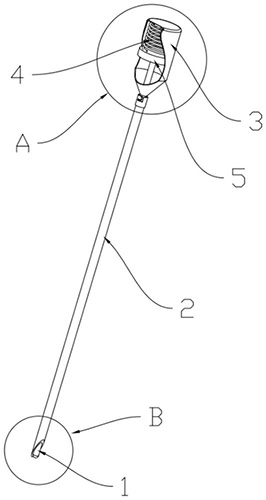

摘要附图:
标题: 两步法穿刺组件
专利类型: 实用新型
申请日: 2023-07-24
公开(公告)日: 2024-05-14
发明人: 邱枫 | 高月
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B17/34
法律状态/事件: 授权
技术功效语段: [0019]1.在本实用新型中,通过穿刺针、鞘管、基座、弹性部和推动部的设置,在腔隙穿刺的过程中,可根据鞘管在基座上的位置判断穿刺组件是否穿刺进入腔隙中,以及进入腔隙的位置是否正确,解决了需要人为根据穿刺组件进入腔隙的突破感来判断穿刺组件是否进入腔隙中,避免的人为判断的主观感受,影响穿刺组件是否进行腔隙中,以及有可能因为主观判断错误,出现两步法穿刺组件对穿或者穿刺进入错误间隙的情况,由此影响手术进行等。[0020]2.在本实用新型中,通过弹性部的设置,为穿刺针提供自动推动的作用,增加了穿刺组件的自动功能,同时也可以根据弹簧的压缩和复原判断穿刺针是否进入目标腔隙。因此,本实用新型的两步法穿刺组件结构容易获得,装配简单,具有广泛的应用前景,适合推广应用。
摘要: 本实用新型公开了两步法穿刺组件,属于医学器械领域。包括穿刺针、鞘管、基座、弹性部和推动部,弹性部和推动部沿基座长度的方向依次设置在基座内,弹性部一端与推动部抵接,弹性部另一端与基座抵接;鞘管与基座的远离弹性部的一端连接,穿刺针贯穿鞘管,穿刺针一端与推动部连接,穿刺针另一端伸出鞘管而外露鞘管;当穿刺针缩进鞘管内时,穿刺针可带动推动部朝向远离鞘管的方向相对于基座运动;当推动部带动穿刺针朝向靠近鞘管的方向相对于基座运动时,穿刺针一端伸出鞘管。解决了现有两步法穿刺针是否进入腔隙需要根据有无突破感来判断的问题。
