授权专利
一种后踝骨折复位钳
公开(公告)号: CN221712165U

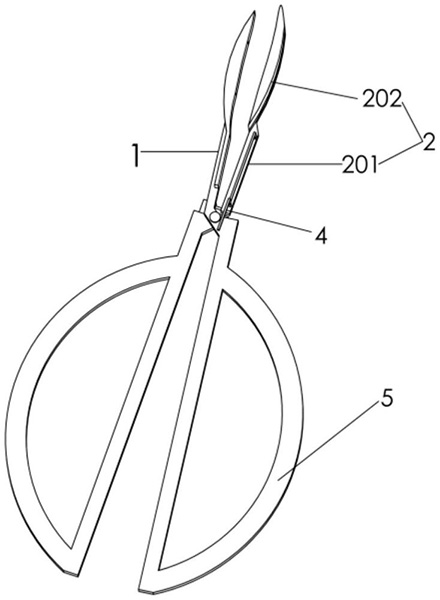

摘要附图:
标题: 一种后踝骨折复位钳
专利类型: 实用新型
申请日: 2023-11-08
公开(公告)日: 2024-09-17
申请号: CN202323010960.X
发明人: 王海龙 | 窦越超 | 张学东 | 王雪飞 | 张亚奎
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B17/88
法律状态/事件: 授权
技术功效语段: [0012]实际使用时，用第一夹臂和第二夹臂将患者向上移位的后踝骨折块夹持住，然后握住驱动手柄施加外力，从而带动夹板移动，夹板与偏移的骨头相摩擦接触，从而将偏移的骨头复位到原来的位置。
摘要: 本实用新型提供了一种后踝骨折复位钳，涉及手术工具技术领域，包括夹持组件和握柄，所述夹持组件包括第一夹臂和第二夹臂，所述第一夹臂和第二夹臂铰接连接，所述第二夹臂具有可转动的夹板，所述握柄与第一夹臂和第二夹臂的端部连接，所述第二夹臂包括连接杆和夹板，所述连接杆设置有具有外螺纹的连接柱，所述夹板设置有与连接柱配合的内螺纹，所述第一夹臂远离握柄的一端呈扁平状，所述第一夹臂远离握柄的一端的表面设置有防滑波纹凸起，所述夹板的表面设置有防滑波纹凸起。使用本实用新型能很好地实现对错位后踝骨块进行复位。
