授权专利
一种儿科用输液架
公开(公告)号: CN221513089U

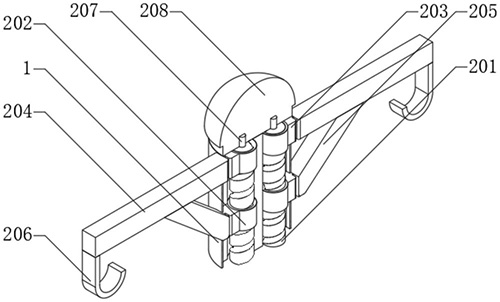

摘要附图:
标题: 一种儿科用输液架
专利类型: 实用新型
申请日: 2023-09-08
公开(公告)日: 2024-08-13
申请号: CN202322435192.6
发明人: 郭晨
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M5/14
法律状态/事件: 授权
技术功效语段: [0016]本实用新型通过设置有螺纹柱、螺纹套、滑块、横杠、支撑柱、转轴、开关和步进电机，实现了对输液架单面的进行升降，利用开关进行控制步进电机的正转和倒转，并通过步进电机的正转和倒转，利用螺纹杆和螺纹套之间的关系，从而可以保证横杠在立柱上的升降，避免了当两侧均有人员进行使用时，其中一人需要更换吊瓶，则两侧的挂钩同时进行升降，在一定程度上影响了另一人的使用，可能造成另一人血液回流的问题，最后利用支撑柱连接螺纹套，保证在横杠移动时支撑柱进行同步运动，避免了横杠长度过长，支撑点不足导致横杠折断的问题。
摘要: 本实用新型涉及输液架技术领域，且公开了一种儿科用输液架，包括立柱，所述立柱的内部设置有升降机构，升降机构包括两个螺纹柱，每个螺纹柱的外表面均螺纹连接有两个螺纹套，每组螺纹套的外表面均固定连接有两个滑块，每个滑块的外表面均与立柱的内壁相接触，其中两个滑块远离螺纹柱的一端均固定连接有横杠，另两个滑块远离螺纹柱的一端均固定连接有支撑柱，每个支撑柱的上表面均与横杠的底面固定连接，每个横杠的底面均固定连接有吊钩，每个螺纹柱的内壁均固定连接有转轴，两个转轴的顶端共同转动连接有顶盖。该儿科用输液架，通过支撑柱连接螺纹套，保证在横杠和支撑柱同步运动，避免了横杠长度过长，支撑点不足导致横杠折断的问题。
