授权专利
一种血液透析室护理用床边固定装置
公开(公告)号: CN221470525U

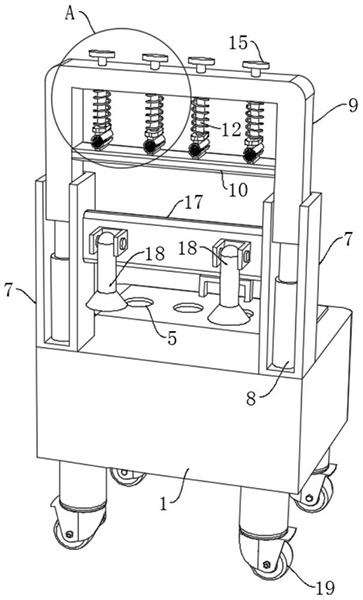

摘要附图:
标题: 一种血液透析室护理用床边固定装置
专利类型: 实用新型
申请日: 2023-08-28
公开(公告)日: 2024-08-06
申请号: CN202322319152.5
发明人: 赵朋举
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M1/16 | A61M25/02 | A61G7/05
法律状态/事件: 授权
技术功效语段: [0015]与现有技术相比，本实用新型的有益效果是：该一种血液透析室护理用床边固定装置;[0016]1.通过设置固定组件，利用两个吸盘将设备与病床侧边或靠近病床的墙面进行固定，防止使用过程中设备发生偏移，相较于拧动丝杆进行固定，使用更加便捷。[0017]2.通过设置夹持组件，利用弹簧的弹力带动上夹具自动复位并贴紧透析管外壁的顶部，从而便于对不同半径的透析管进行固定，同时由于四组夹具均为单独设置，所以在使用时，多条不同半径的透析管一起使用时，可对多条不同半径的透析管分别夹持固定，从而避免较粗的管路顶起上压板，继而导致较细的管路缺少固定。[0018]3.通过设置缠绕杆，将透析管较为松弛的缠绕在对应的缠绕杆上，从而便于对过长的透析管进行收纳，防止多条透析管在收纳箱过于紊乱。
摘要: 本实用新型属于医疗辅助设备领域，尤其是一种血液透析室护理用床边固定装置，包括收纳箱，收纳箱的顶部开设有矩形缺口，矩形缺口的边缘处转动连接有翻盖，收纳箱上呈等距设有四个第一通口，翻盖上呈等距设有四个第二通口，收纳箱的上方设有U型架，收纳箱顶部靠近边缘处的两角均固定连接有固定框，U型架底部的两端分别与对应的固定框滑动连接。该一种血液透析室护理用床边固定装置，通过设置固定组件，将设备与病床侧边或靠近病床的墙面进行固定，防止使用过程中设备发生偏移，通过设置夹持组件，便于对不同半径的透析管进行固定，并且可对多条不同半径的透析管分别夹持固定，从而避免较粗的管路顶起上压板，继而导致较细的管路缺少固定。
