授权专利
一种用于连接无菌皮管、吸引器管以及吸引器的三通结构
公开(公告)号: CN221357848U

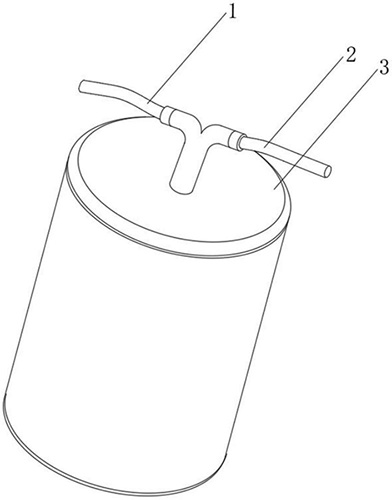

摘要附图:
标题: 一种用于连接无菌皮管、吸引器管以及吸引器的三通结构
专利类型: 实用新型
申请日: 2023-07-12
公开(公告)日: 2024-07-19
申请号: CN202321830769.7
发明人: 李秋梅
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M1/00 | A61B18/00 | A61M39/02
法律状态/事件: 授权
技术功效语段: [0020]1.本实用新型通过设置三通结构、顺水弯槽、外设环;采用三通设计，无菌皮管用于排烟、吸引器管用于常规吸引，只需一个吸引器3即可，顺水弯槽采用大弧度设计，整体呈Y型流线状，使左、右方向的汇集合流顺畅，耐用性和美观性兼具，进一步的，顺水弯槽的设置减少了气流或水流经过时的阻力系数，减少弯道冲击碰撞以及能量损失，从而实现快速合流提高吸引效率;三通结构设计遵循流体力学原理，满足医用吸引需求。[0021]2.本实用新型通过设置配合管头、封水条、中枢轴、以及传导力臂;可实现无菌皮管和吸引器管的双通或单通，双通则使左、右方向的汇集合流，单通则使吸引压力保持集中、稳定不泄压，且调整过程实现快拆快拔，整体结构精简有效操作简单。
摘要: 本实用新型公开了一种用于连接无菌皮管、吸引器管以及吸引器的三通结构，涉及到医疗用具技术领域，三通结构设置在吸引器的输出端上，三通结构具有第一通孔、第二通孔、以及第三通孔，第一通孔朝向下方并连通吸引器的输出端，第二通孔和第三通孔的朝向相反设置;第二通孔、第三通孔的端部均设有外设环，第二通孔通过外设环连通无菌皮管，第三通孔通过外设环连通吸引器管;总的来说，本实用新型可实现无菌皮管和吸引器管的双通或单通，双通则使左、右方向的汇集合流，单通则使吸引压力保持集中，不泄压，且调整过程实现快拆快拔，整体结构精简有效操作简单。
