授权专利
一种胸腔引流用引流管保护装置
公开(公告)号: CN221286583U

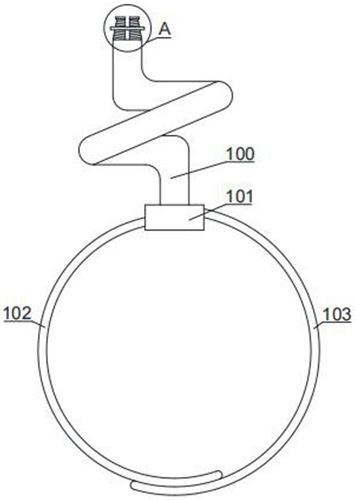

摘要附图:
标题: 一种胸腔引流用引流管保护装置
专利类型: 实用新型
申请日: 2023-09-18
公开(公告)日: 2024-07-09
申请号: CN202322526460.5
发明人: 李娜
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M25/02
法律状态/事件: 授权
技术功效语段: [0016]可将引流管依次穿过密封环、保护管和管路过道，随后将第一连接带的另一端与第二连接带的另一端进行连接，同时转动螺纹环，令螺纹锥套对引流管进行挤压从而达到固定效果，在此过程中可对引流管达到固定效果的同时避免管路弯折造成的管路堵塞无法正常流出的，较为稳定的固定效果极大降低脱管概率，以及避免胸水外漏以及气体进入到胸腔的情况发生。
摘要: 本申请涉及医疗装置领域，尤其是涉及了一种胸腔引流用引流管保护装置，包括保护管，保护管形状采用螺旋状，保护管的一端连接有管路固定组件，保护管的另一端连接有密封环，密封环的一侧连接有第一连接带，密封环的另一侧连接有第二连接带，第一连接带的另一端与第二连接带的另一端可拆卸连接并形成封闭环形，可将引流管依次穿过密封环、保护管和管路过道，随后将第一连接带的另一端与第二连接带的另一端进行连接，同时转动螺纹环，令螺纹锥套对引流管进行挤压从而达到固定效果，较为稳定的固定效果极大降低脱管概率，以及避免胸水外漏以及气体进入到胸腔的情况发生。
