一种可调手术体位架
公开(公告)号: CN221286218U

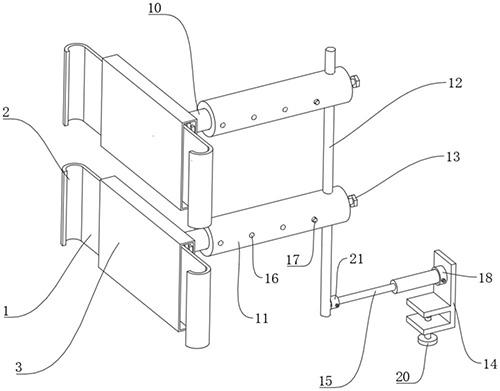

摘要附图:
标题: 一种可调手术体位架
专利类型: 实用新型
申请日: 2023-11-02
公开(公告)日: 2024-07-09
申请号: CN202322964498.0
发明人: 董明
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61G13/12 | A61G13/10
法律状态/事件: 授权
技术功效语段: [0013]1.人体向伸出支撑板的一侧滑动时，人体推动扇形拉板，使得滑动支撑板从支撑板的端部伸出对背部进行支撑，实现了根据人体需要而伸缩滑动支撑板的目的。由于支撑板的内部设置有梯形卡槽、梯形卡牙和第二弹簧，实现了方便随时调节滑动支撑板伸出支撑板的长度及将支撑板固定的目的。[0014]2.当滑动支撑板伸出支撑板并需要对滑动支撑板进行定位时，背部可以向后依靠在滑动支撑板上，背部压持滑动支撑板，从而使得梯形卡牙卡合在对应的梯形卡槽中，完成了滑动支撑板的定位;当需要调节滑动支撑板伸出支撑板的长度时，背部可向前放松，使得第二弹簧推动滑动支撑板朝向远离U形转动块的方向移动，此时，梯形卡牙从梯形卡槽中伸出，人体在推动扇形拉板时，滑动支撑板可顺利的在支撑板中移动，实现了方便调节滑动支撑板伸出支撑板的长度的目的。[0015]3.伸缩杆能够在滑动杆上伸缩，从而调整支撑板在手术床上的位置，便于适应患者的位置进行调整。[0016]4.支撑板可设置有两个，方便患者背部需要不同位置进行稳定，也可在手术时使患者依靠时有一个更加舒服的体位方便手术进行。当需要调节支撑板的高度时，滑动杆沿着支撑柱的轴线方向向上滑动，当滑动到合适的位置后，利用六角螺钉将滑动杆固定在支撑柱上，完成了调节支撑板高度的目的。启动电动推杆时，能够大范围调节支撑板在手术床上的位置。
摘要: 本实用新型公开了一种可调手术体位架，涉及到医疗器械技术领域，包括支撑板，所述支撑板为空心矩形壳体结构，所述支撑板中部固定连接有U形转动块，所述空心矩形壳体结构内部中间位置固定连接有防脱离板，所述防脱离板朝向支撑板的两侧均固定连接有第一弹簧，第一弹簧远离防脱离板的一端固定连接有滑动支撑板，所述滑动支撑板远离第一弹簧的一端伸出支撑板，且滑动支撑板伸出支撑板的一端设置有扇形拉板。本实用新型人体向伸出支撑板的一侧滑动时，人体推动扇形拉板，使得滑动支撑板从支撑板的端部伸出对背部进行支撑，实现了根据人体需要而伸缩滑动支撑板的目的。
