授权专利
一种便于移动的监护仪
公开(公告)号: CN221285757U

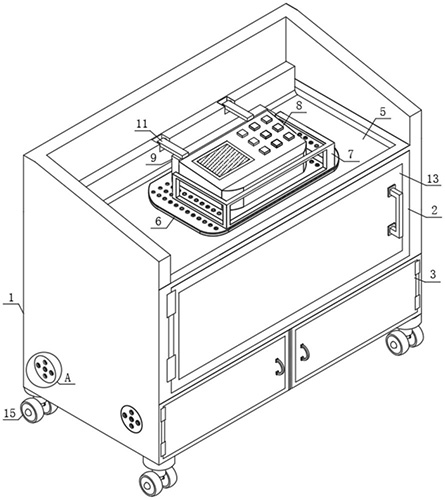

摘要附图:
标题: 一种便于移动的监护仪
专利类型: 实用新型
申请日: 2023-10-07
公开(公告)日: 2024-07-09
申请号: CN202322678253.1
发明人: 张丹
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B5/321 | A61B50/13 | A61B50/22
法律状态/事件: 授权
技术功效语段: [0016]1、当不同病人的床位高度不一致时，需要对设备进行高度调节，启动电动升降杆4，从而带动监护仪本体8进行对应的升降，医护人员可以根据实际床位高度进行选择性的调节监护仪本体8的高度，使得病床高度和监护仪本体8高度保持一致，便于满足日常的使用需求;[0017]2、把监护仪本体8放置到围栏7内的防滑垫6上，再转动活动杆11，使得卡接杆12插接在卡槽10内，使得监护仪本体8牢牢固定在防滑垫6上，防滑垫6能够提高监护仪本体8的抓地力，使得监护仪本体8更加稳定，提高了整体设备的安全性。
摘要: 本实用新型公开了一种便于移动的监护仪,包括主体箱、动力腔、杂物存放腔、电动升降杆，所述电动升降杆的输出端固定安装有放置板，所述放置板上侧的中部固定安装有防滑垫，所述防滑垫上侧的四周焊接有围栏，所述防滑垫上侧的中部设置有监护仪本体，所述监护仪本体的背面固定安装有卡接板，所述卡接板的内部开设有卡槽，所述放置板的内部转动连接有活动杆，所述活动杆的底部焊接有卡接杆，所述动力腔的外侧转动连接有动力腔门，杂物存放腔的左侧开设有通风机构。本实用新型通过电动升降杆调节监护仪本体的高度，便于不同高度的病床使用，防滑垫能够提高监护仪的抓地力，卡接杆能够对监护仪进行限位固定，提高了整体设备的稳定性。
