授权专利
一种可调节的手臂抬高装置
公开(公告)号: CN221266524U

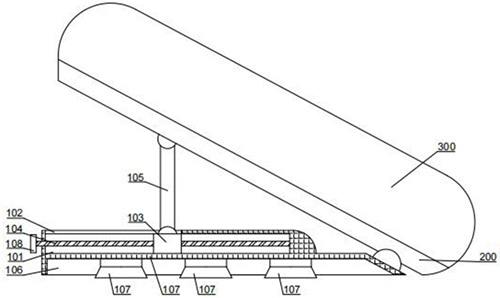

摘要附图:
标题: 一种可调节的手臂抬高装置
专利类型: 实用新型
申请日: 2023-11-03
公开(公告)日: 2024-07-05
申请号: CN202322970110.8
发明人: 李娜 | 王玉光 | 朱海新
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61G7/075
法律状态/事件: 授权
技术功效语段: [0017]1、一号垫位置相对固定，恒力弹簧能够在拉到适宜长度后可达到位置相对稳定，因此当拉动二号垫进行位移过程中可改变连接杆漏出空腔长度，进而保证手腕处以及腋下位置起到支撑，进而提高用户使用体验。[0018]2、通过转盘带动螺纹杆进行转动，螺纹杆在转动过程中会令滑块进行位移，而滑块的位移会改变支撑杆的偏转角度，进而改变基板相对底板之间的夹角，进而满足不同患者的使用需要。
摘要: 本申请涉及医疗用具领域，尤其是涉及了一种可调节的手臂抬高装置，包括高度调节组件，高度调节组件上设置有基板，基板的表面设置有放置垫，放置垫包括一号垫和二号垫，一号垫设置于基板的表面，二号垫的底部与基板的表面相抵接，一号垫的内部开设有空腔，空腔内设置有恒力弹簧，恒力弹簧的表面设置有连接杆，连接杆的另一端延伸至空腔的外部与二号垫的表面相连接，一号垫位置相对固定，恒力弹簧能够在拉到适宜长度后可达到位置相对稳定，因此当拉动二号垫进行位移过程中可改变连接杆漏出空腔长度，进而保证手腕处以及腋下位置起到支撑，进而提高用户使用体验。
