一种监护仪用放置装置
公开(公告)号: CN221229410U

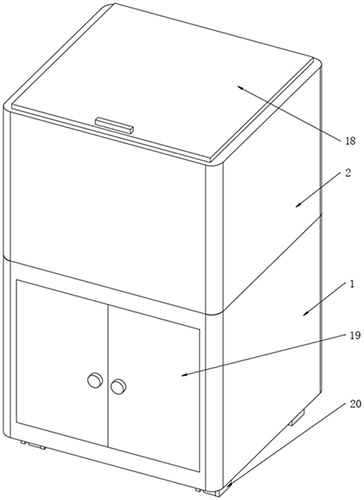

摘要附图:
标题: 一种监护仪用放置装置
专利类型: 实用新型
申请日: 2023-09-15
公开(公告)日: 2024-06-28
申请号: CN202322507653.6
发明人: 张姗
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B50/18 | A61B50/30 | H05K7/20
法律状态/事件: 授权
技术功效语段: [0014]1、本实用新型中通过启动第二电机，第二电机带动第一齿轮旋转，第一齿轮通过与齿圈的配合带动第二齿轮绕第一齿轮旋转运动，第二齿轮通过竖杆带动叶片旋转，能够对检测仪本体进行散热，避免了热量堆积在检测仪本体内部，提高了设备的使用寿命。[0015]2、本实用新型中通过打开箱盖，然后启动第一电机正转，第一电机正转带动双向丝杆旋转，双向丝杆带动移动块向外侧移动，移动块带动连接杆的状态从倾斜变成竖直，从而带动支撑架向上移动，支撑架带动检测仪本体向上移动，能够便于对检测仪本体进行收纳，可以在不使用对检测仪本体进行保护，提高了装置的实用性。
摘要: 本实用新型公开了一种监护仪用放置装置，属于心电监护仪技术领域，其包括箱体，所述箱体的左侧固定安装有第一电机，所述第一电机的输出轴延伸至箱体的内腔并固定连接有双向丝杆，所述双向丝杆外侧的左右两侧均螺接有移动块，两个所述移动块的顶部转动连接有连接杆，两个所述连接杆的顶部转动连接有支撑架，所述支撑架的底部固定安装有第二电机，所述第二电机的输出轴延伸至支撑架的内腔并固定连接有第一齿轮，所述支撑架内腔的外侧固定安装有齿圈。本实用新型能够对检测仪本体进行散热，避免了热量堆积在检测仪本体内部，提高了设备的使用寿命，也能够便于对检测仪本体进行收纳，可以在不使用对检测仪本体进行保护，提高了装置的实用性。
