授权专利
一种伤口护理辅助换药托架
公开(公告)号: CN221229567U

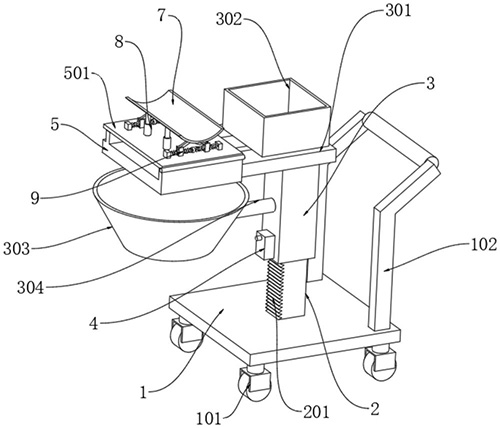

摘要附图:
标题: 一种伤口护理辅助换药托架
专利类型: 实用新型
申请日: 2023-10-19
公开(公告)日: 2024-06-28
申请号: CN202322810257.0
发明人: 朱欢欢 | 吕绍楠 | 陆娴 | 徐苑晴
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61G12/00
法律状态/事件: 授权
技术功效语段: [0016](1)本实用新型通过设置升降装置，解决现有换药托架不方便调节高度的问题，按压按钮可以使锁定块从齿槽中滑出，抬起套杆到合适高度，随后松开按钮，复位弹簧会推动按钮复位并使锁定块卡接齿槽，使套杆固定在支撑柱上，进而实现托架高度的调节。[0017](2)本实用新型通过设置调节装置，解决了现有换药托架无法调节角度的问题，电机可以使连接槽在水平方向运动，进而使传动杆推动转板，使其角度发生改变。[0018](3)本实用新型通过设置缓冲装置，解决了现有换药托架无法为患者肢体提供缓冲的问题，病人肢体放在支撑板上时，支撑板将压力传导给缓冲装置，缓冲装置内的缓冲弹簧将一部分压力吸收，减少患者肢体受到的力，使患者更加舒适。
摘要: 本实用新型公开了一种伤口护理辅助换药托架，包括底座，底座底端四角均设有万向轮，底座上端一侧设有把手，底座上端设有支撑柱，支撑柱一侧表面设有齿槽，支撑柱上部表面套接有套杆，套杆一侧设有升降装置，套杆上端设有支架，支架上端设有储药盒，支架一端连接有U形板，U形板上端转动连接有转板，U形板与转板之间设有调节装置，转板上方设有支撑板，支撑板两侧底端均设有伸缩杆，伸缩杆底端固定连接转板，支撑板两端下方均设有缓冲装置，U形板下方设有收集罩，收集罩一侧连接有连接柱，连接柱一端固定连接套杆，本实用新型公开的一种伤口护理辅助换药托架不仅方便调节高度，能调节角度，而且更加舒适。
