授权专利
一种乳管镜
公开(公告)号: CN221180361U

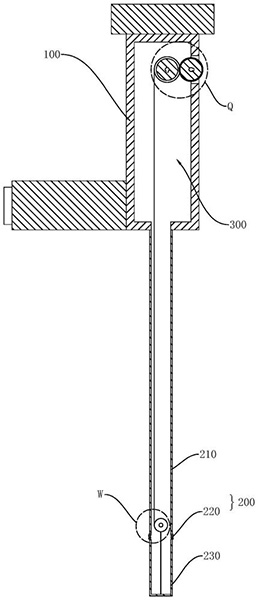

摘要附图:
标题: 一种乳管镜
专利类型: 实用新型
申请日: 2023-09-27
公开(公告)日: 2024-06-21
申请号: CN202322641524.6
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61B1/005 | A61B1/313
法律状态/事件: 授权
技术功效语段: [0017]通过将镜杆件设置成由弯曲蛇骨连接的转杆部和定杆部，以此在使用过程中手持握把的一端，并将转杆部作为前端向乳管内插设以此进行对乳管内检查，并且在当遇到分支乳管的过程中，通过控制调节机构来改变转杆部与定杆部之间的角度，并且在转动过程中利用弯曲蛇骨保障其两者的连接性，以及其转动过程中的活动性。
摘要: 本实用新型提供了一种乳管镜，涉及医疗器械技术领域，解决了现有技术中乳管镜的导管为直硬镜，在使用过程中硬镜转弯困难的技术问题。该装置包括握把和安装于握把上的镜杆件，镜杆件的内部沿其长度延伸方向呈中空设置，镜杆件包括定杆部和转杆部，定杆部固定连接于握把上，转杆部的一端转动连接于定杆部远离握把的一端，定杆部与转杆部之间设置有弯曲蛇骨，镜杆件上安装有用于转杆部于定杆部上旋转的调节机构;通过控制调节机构来改变转杆部与定杆部之间的角度，并且在转动过程中利用弯曲蛇骨保障其两者的连接性，以及其转动过程中的活动性。
